Санкт-Петербург. Лазерная обработка швеллера по вашему чертежу: отверстия, пазы, фаски и торцевые срезы на трубном и трехмерном лазере. Расчёт в тот же день.
Запуск в день обращения — если очередь позволяет
Соответствие чертежу — пробный рез/акт
Профиль: швеллер №5–30; длина заготовки до 6 м; отверстия и пазы по техническому заданию
Доставка по СПб/ЛО — своим транспортом или транспортной компанией, по запросу
Гарантия сроков и технического задания — в договоре
Бренд: ООО «Севзапинерт»Тел.: +7-812-509-48-78График: будни 09:00–18:00
ООО «Севзапинерт» • СПб
Быстрый калькулятор / КП online
Расчёт по швеллеру в тот же день. КП — в Email / WhatsApp / Telegram.
Параметры швеллера
Материал профиля
Толщина стенки, мм
Диапазон от 0.5 до 20 мм. Технология выбирается автоматически по толщине и материалу.
Габариты сечения, мм
W = ширина полки A, H = высота профиля H. Периметр окна ≈ 2×(W+H).
Количество, шт
Точность / допуски
Тип операции
Срочность
Расчёт — в тот же день. Запуск — по очереди заказов с учётом срочности.
Кому подходит: 6 типовых задач
Лазерная резка швеллера в Санкт‑Петербурге: точные торцевые резы, отверстия и выборки в стенке и полках, фаски под сварку, копинг и маркировка.
Серийная порезка швеллера по DXF/DWG
Длины в размер, торцы под 90° или под углом, оптимизация раскроя с минимальными отходами и маркировка позиций.
Отверстия и пазы в стенке и полках
Круглые и овальные отверстия, длинные прорези и фасонные окна без прожогов; сохранение геометрии сечения без коробления.
Подготовка соединений и узлов (копинг)
Вырезы под стыковку, выборки под болтовые соединения, седловидные контуры; повторяемость деталей в серии.
Фаски и заготовки под сварку/мехобработку
Снятие фасок под требуемым углом, технологические базовые отверстия и надрезы под последующие операции.
Архитектурные и декоративные элементы
Перфорация, узоры, окна и подписи на швеллере; ровная кромка и сохранение жёсткости профиля.
Прототипы и малые партии
Быстрый запуск по эскизу или модели, оперативные УП; расчёт в тот же день и фикс‑смета за 3 часа.
Если у вас другая задача — опишите её
Укажите марку стали и номер швеллера, длину заготовки, тип операций (торцы, отверстия, выборки, фаски), тираж, допуски, требования к кромке, срочность и доставку. Приложите чертёж (DXF/DWG/STEP/PDF).
Профильный раскрой швеллера: горячекатаный и холодногнутый. Ориентиры по технологиям 2D/3D‑лазер, плазма, гидроабразив; конкретные режимы и оснастку подтвердим в коммерческом предложении.
Материал / марка
Лазер, мм (ориентир)
Плазма, мм (ориентир)
Гидроабразив, мм (ориентир)
Газокислород, мм
Примечание
Швеллер Ст3, 09Г2С (ГОСТ 8240, S235/S355)
~1–20
~3–50
~1–120+
~40–200
Хлысты до 6–12 м; окна и пазы в стенке/полках, подрезка торцов, фаски по заданию
Швеллер нержавеющий AISI 304 / 316L
~0,8–12
~3–40
~1–80+
—
Чистая кромка на N2; точные слоты и отверстия в полке и стенке
Швеллер алюминиевый AD31 / 6060 / 6082
~0,8–8
~3–25
~1–60+
—
Экструзии: контролируем тепловложение и фиксацию для сохранения геометрии
Швеллер оцинкованный
~1–12
~3–30
~1–60+
—
Подбираем режимы для сохранения покрытия; возможна малозазорная обработка
Швеллер холодногнутый тонкостенный
~0,8–4
~2–12
~1–20+
—
Мягкие прижимы, опоры и шаблоны; минимальное коробление
Швеллер высокопрочный S355J2 / S420
~1–25
~3–50
~1–80+
~40–200
Разметка и вырезы под стыковку, технологические фаски по требованию
Условия по швеллеру
Материал клиента — скидка на работу. Принимаем хлысты до 6–12 м, учитываем остатки и геометрию, готовим карту раскроя и схему фиксации.
Наш материал — под ключ. Поставим швеллер по ГОСТ/EN, выполним раскрой и маркировку, организуем логистику по Санкт‑Петербургу и Ленинградской области.

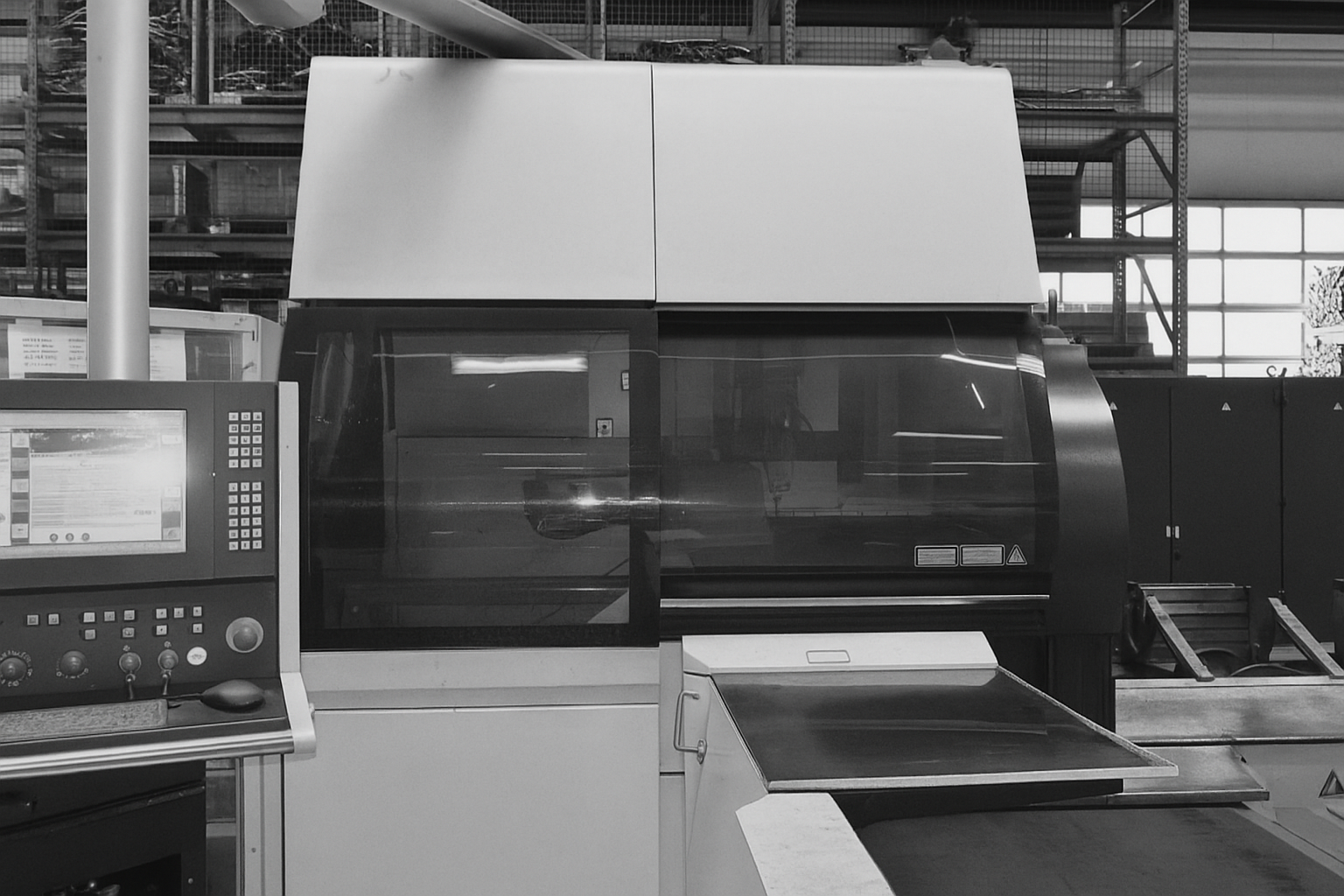

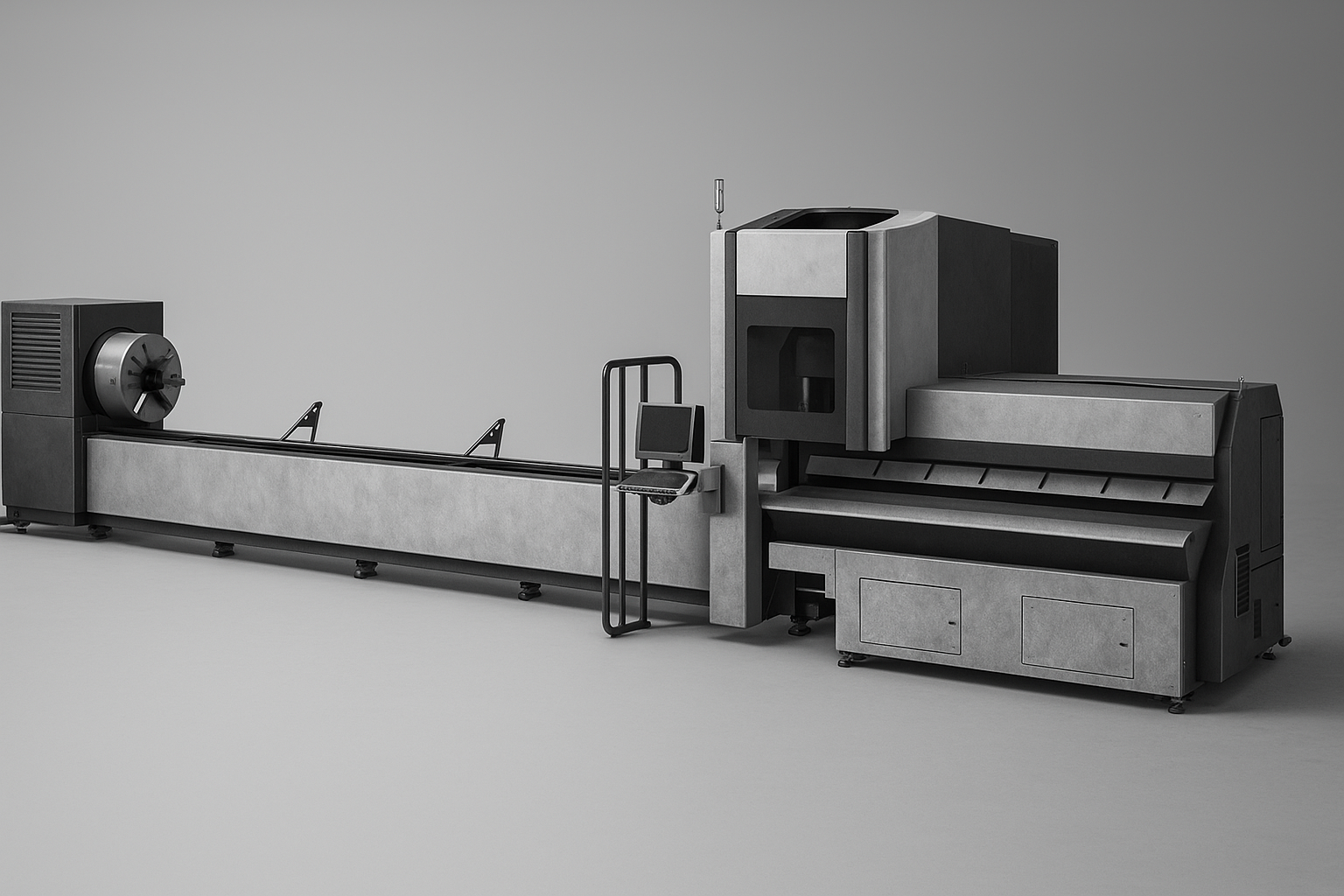

Лазерная резка швеллера на волоконных комплексах с поворотной осью. Работаем строго по чертежам, с ОТК и протоколом приемки. Диапазоны допусков ниже — ориентиры; финальные режимы и стоимость фиксируем в коммерческом предложении.
Точность, повторяемость, качество кромки (швеллер)
Профильный лазер (3D/5‑ось): по контуру ~±0,10…0,30 мм на стенке/полке 1–12 мм; повторяемость партии ~±0,05…0,10 мм; перпендикулярность кромки до ~0,2 мм на 100 мм высоты реза.
Геометрия операций: прямые и косые резы 0–60°, окна/пазы в стенке и полках, посадочные отверстия, снятие фасок; маркировка деталей лазером по ТЗ.
Базирование и привязки: выдерживаем отступы от кромок U‑профиля и осевых линий, совмещаем отверстия на стенке с элементами на полках.
Кромка и заусенец: чистый рез без термодеформаций; притупление 0,2–0,5 мм и съём грата выполняем при необходимости.
Шероховатость: класс кромки фиксируем в протоколе (Ra/Rz — по заданию и режиму «чистовой»/«скоростной»).
ОТК и контроль качества
Входной контроль: проверяем тип/номер швеллера, марку стали и сертификаты; оцениваем прямолинейность и скручивание профиля.
Межоперационный: выборочные замеры после базирования; контроль перпендикулярности реза к полкам, привязок отверстий к оси U‑профиля и кромкам.
Финальный ОТК: визуальный 100% + размерные точки не менее 10% партии (или по ТЗ). Результат фиксируем протоколом с фото кромки при необходимости.
Карта контроля и правила приемки
Карта контроля (образец): «Профиль/размер швеллера», «Марка/толщина», «Схема резов/отверстий с привязками», «Точки замера/допуски», «Кромка/заусенец», «Результат», «Оператор/ОТК», «Дата/смена».
Протокол приемки: таблица замеров по базовым осям и контроль перпендикулярности к полкам; фото по требованию. Акт сдачи‑приемки — по договору.
Правила приемки: чертеж DXF/DWG/PDF с допусками; при их отсутствии применяем ориентиры из раздела выше. Пробный рез 1–2 деталей — по запросу.
Кейс‑галерея работ по лазерной резке швеллера в Санкт‑Петербурге: типы профилей, размеры, операции и сроки. Смету и график подтверждаем после проверки чертежей и спецификаций.
Тип швеллера:
Размер/высота, мм:
Операции:

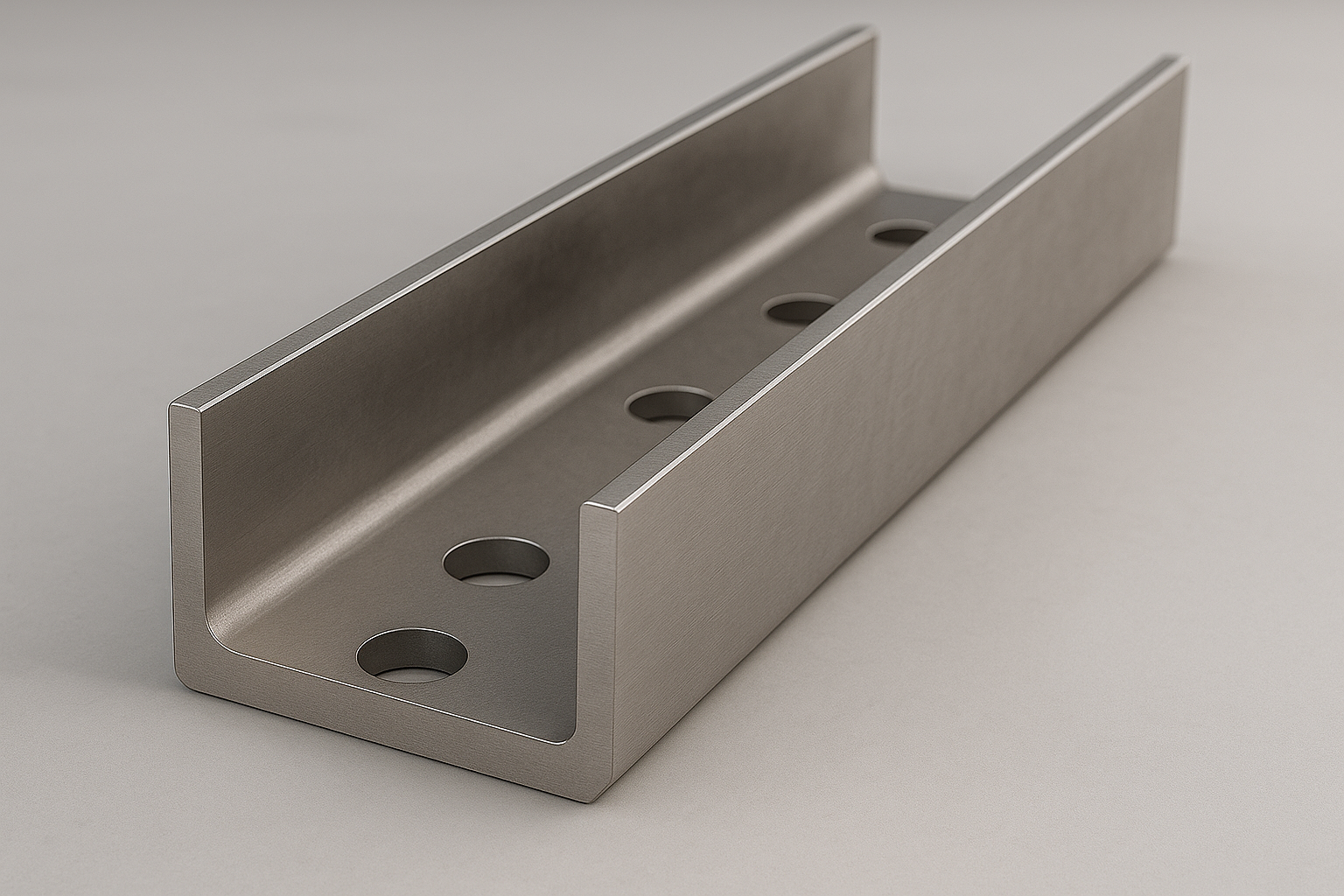

Швеллер 8П AISI 304 — 3D‑лазер, отверстия
Чистая кромка без оксидов, готовность под сборку
Швеллер 12П Ст3 — рез под 45° и торцевание
Готовые фаски к сварке, точность угла ±0,3°

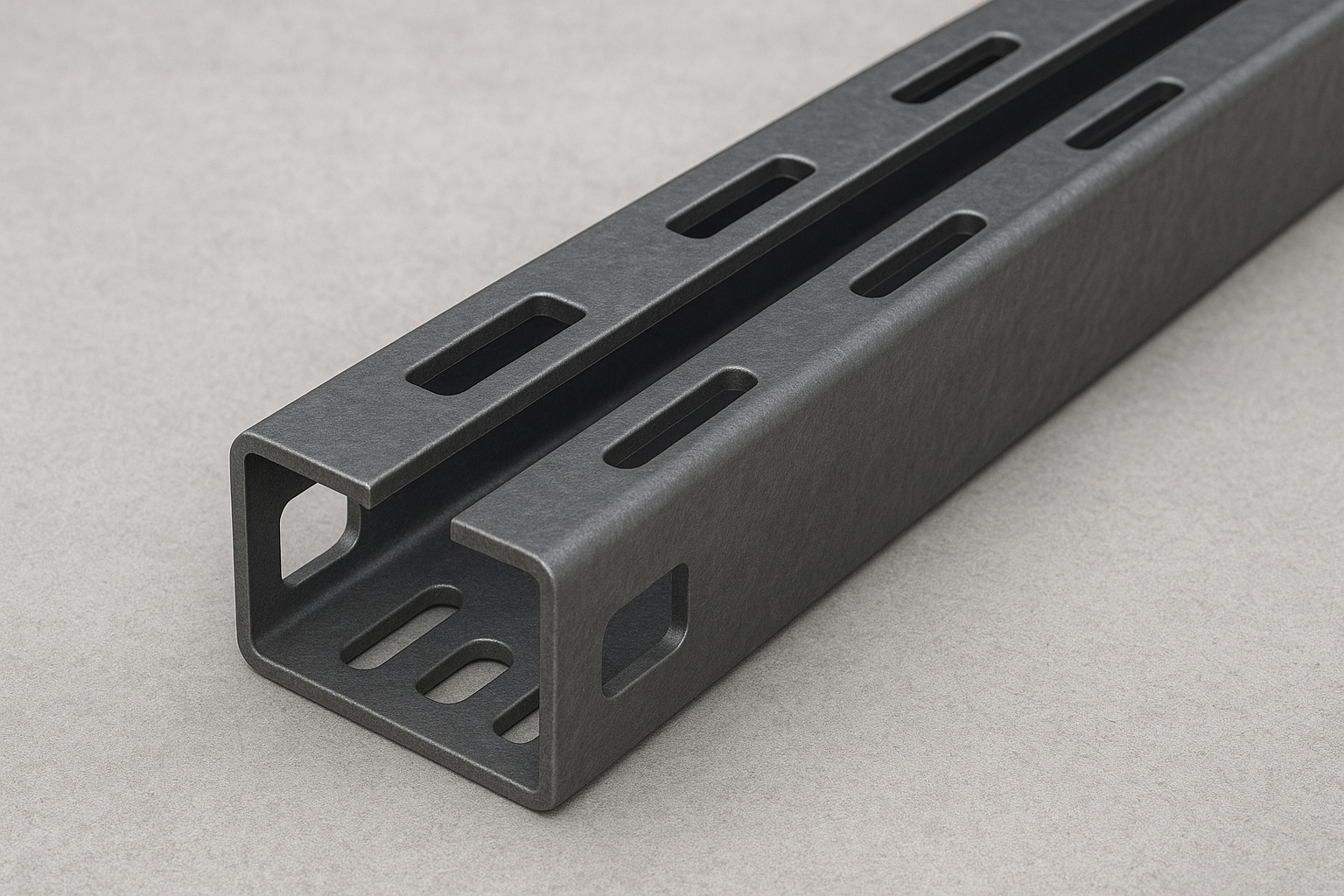

Швеллер 16П 09Г2С — окна и пазы
Стабильная геометрия, минимальная дообработка

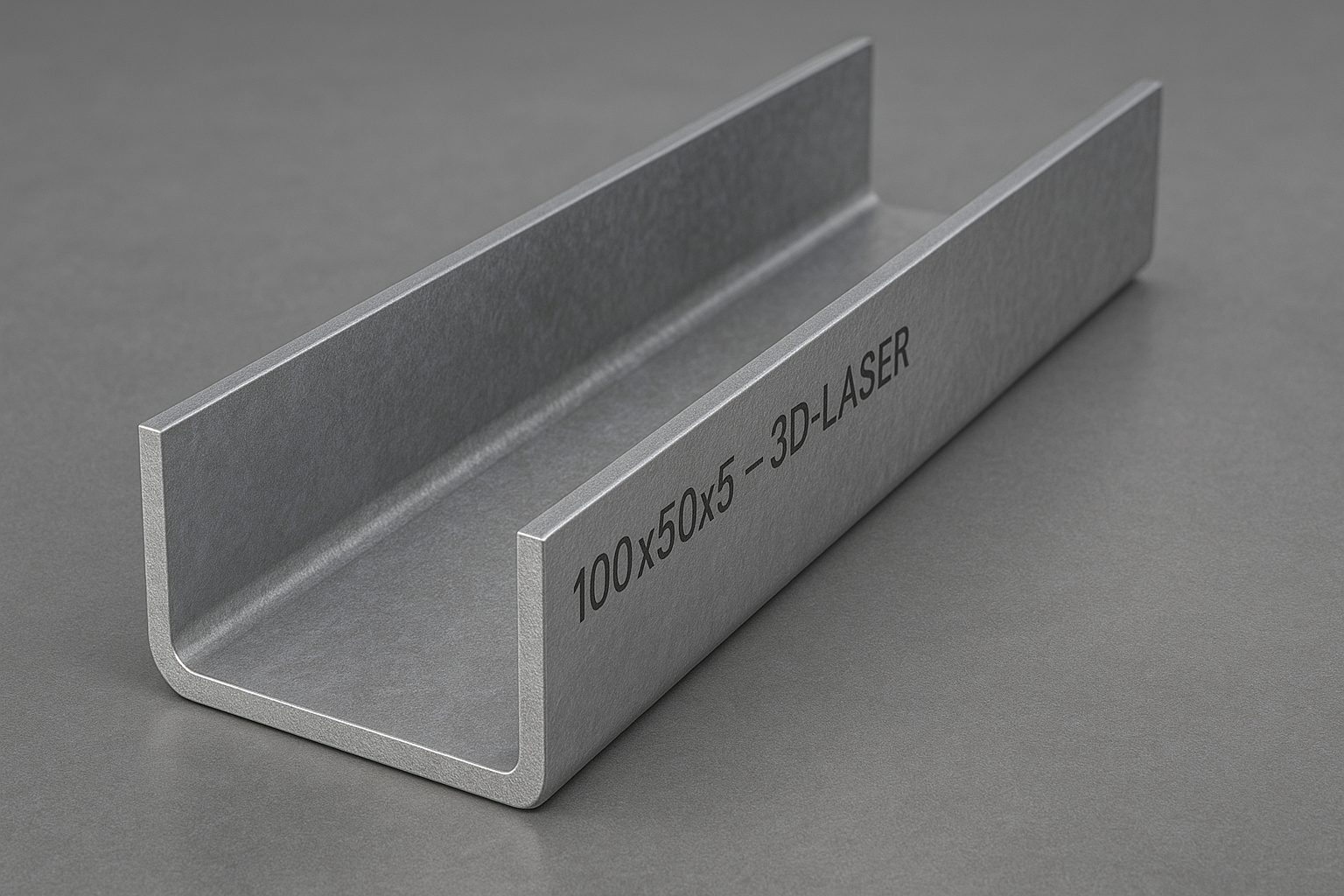

Швеллер гнутый 100×50×5 — 3D‑лазер и маркировка
Идентификация деталей, серийная повторяемость
Швеллер 20П — резка в размер, технологические окна
Производительный раскрой типовых партий

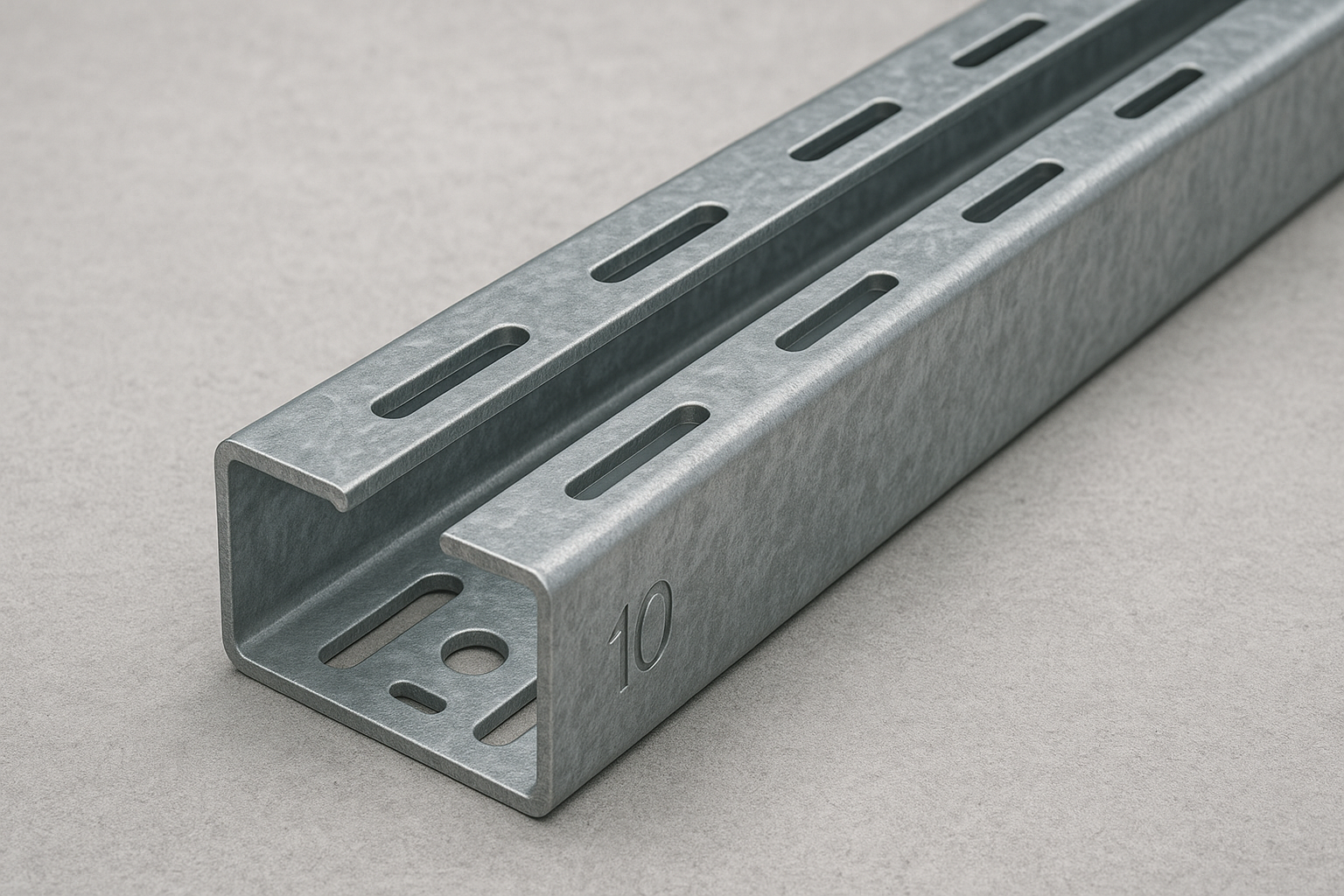

Швеллер 10П цинк — отверстия и пазы
Готовность под болтовое соединение без доработки
Швеллер 10П — 3D‑лазер и отверстия
Партия: 180 шт
Срок: 2 рабочих дня
Точность отверстий: до ±0,2 мм
Швеллер 12П — рез под 45° и торцевание
Партия: 60 шт
Такт: 4–6 мин/деталь
Допуск угла: ±0,3°
Швеллер 16П 09Г2С — пазы под крепёж
Партия: 90 шт
Срок: 3 рабочих дня
Снижение доработки на сборке: ≈28%
Швеллер гнутый 100×50×5 — маркировка и резка
Партия: 120 шт
Срок: 2 рабочих дня
Повторяемость длины: ±0,15 мм
Приложите DXF/DWG или PDF с разметкой UPN/ГОСТ — ответим сегодня; смета и сроки — после проверки чертежа.
ООО «Севзапинерт» • СПб
Лазерная резка швеллера: 5 шагов
От заявки и чертежа — до 3D‑раскроя П‑образного профиля с отверстиями, окнами, фасками и торцеванием, с ОТК и отгрузкой. Срочные слоты и ночные смены — по согласованию.
Заявка и чертеж
DXF/DWG/STEP/IGES/PDF; тип и номер швеллера по ГОСТ 8240 или UPN, марка стали (Ст3, С245, С255, S235, S355), размеры полок и стенки, длина 1–12 м, допуски; перечень операций: прорези, окна, отверстия, пазовые узлы, фаски, маркировка.
Срок: подтверждение 10–30 мин
Кто: менеджер проекта + технолог
От клиента: файл и контакт
Точный расчёт и раскрой
Смета по шт/п.м.; карты раскроя и схемы опор на трубо‑лазере; учёт ширины реза и радиуса скругления полок; выбор оснастки и стратегии: волоконный 3D‑лазер для профиля, при необходимости — ленточнопильная торцовка. По запросу — пробная деталь.
Срок: в тот же день (до 50 позиций — до 3 ч)
Кто: технолог + менеджер
От клиента: подтверждение спецификации
Предоплата / металл
Счёт и запуск. Металл заказчика — принимаем по накладной; наш материал — закуп швеллера по ГОСТ 8240 с сертификатами соответствия.
Срок: счёт — в день согласования; закуп 0–1 дн
Кто: снабжение + бухгалтерия
От клиента: оплата, выбор марки стали/номера швеллера
Производство и ОТК
Резка по программе: настройка фокуса, газа (N2/O2), скорости и ротатора; контроль геометрии отверстий и прорезей, минимизация термозоны, снятие заусенцев и маркировка; межоперационный контроль и финальный ОТК.
Срок: типовые партии 1–3 дн; возможны ночные смены
Кто: мастер участка + ОТК
От клиента: связь для уточнений
Доставка / самовывоз
Кассеты и пирамиды для профиля, прокладки и стяжка, ярлыки по спецификации; доставка по СПб/ЛО или самовывоз.
Срок: по СПб — день-в-день/следующий
Кто: логистика
От клиента: адрес/окно отгрузки, контакт на площадке
Сроки зависят от номера профиля, толщины стенки и полок, длины заготовок, объёма партии и требований к точности. Смету и календарный план подтверждаем после проверки чертежей и спецификации.
Режимы выполнения (стандарт / ускоренно / ночная смена)
СтандартУскоренноНочная смена
Стандарт: расчёт в день обращения; запуск один–два рабочих дня; готовность типовых партий один–три дня.
Ускоренно: старт в день согласования при наличии технологического окна; готовность двадцать четыре–сорок восемь часов.
Ночная смена: приоритетная обработка с двадцати до восьми часов по согласованию.
Крайние сроки приёма на запуск и отгрузку
Для запуска в производство: файлы DXF или DWG либо спецификация с указанием типа швеллера по ГОСТ 8240, номера профиля, размеров стенки и полок, длины заготовок, перечня операций (рез по длине, запил под угол, окна, пазы, отверстия), выбранного газа и требований к кромке, а также оплата, подтверждённые до двенадцати часов, означают старт в тот же день; позже — на следующий рабочий день.
Для отгрузки или передачи в транспортную компанию: партии, готовые к семнадцати часам, выдаются или передаются в этот же день; позже — в ближайшее окно.
План Б для швеллера
Альтернативные технологии: плазменная резка для больших толщин и высокой производительности, ленточнопильная резка в размер с последующим сверлением или фрезеровкой, гидроабразив для жаропрочных сталей и сложных фасок.
Деление партии: критичные позиции и монтажные шаблоны запускаем первыми; оставшуюся часть переносим на ближайшую смену.
Технологические допуски: компенсация теплового ведения стенки, контроль параллельности полок, снятие заусенцев и маркировка комплектов учитываются в коммерческом предложении.
Доставка, самовывоз и упаковка
По Санкт‑Петербургу: собственный транспорт; интервалы с десяти до двадцати часов, окно два часа.
По Ленинградской области и регионам: любая транспортная компания по договорённости; предоставляем трек‑номер отправления.
Самовывоз: адрес производственного цеха — по ссылке на схему проезда; погрузка с рампы или вилочным погрузчиком.
Упаковка: пачки швеллера на деревянных брусках с прокладками, защита кромок и торцов, стретч и стреппинг; маркировка комплектов и ведомость упаковки прилагаются.
Документы: универсальный передаточный документ и акт; по запросу — паспорт качества и протокол операционного контроля.
Пришлите DXF или DWG, тип и номер швеллера, размеры стенки и полок, длину заготовок и перечень операций — предложим технологию и ближайшее окно. Расчёт в тот же день • фикс‑смета за 3 часа.
Ответы на типовые вопросы по лазерной резке швеллера в СПб. Нет нужного — отправьте чертёж, ответим сегодня.
Какие форматы чертежей вы принимаете?
STEP/IGES/DXF/DWG, мм; для отверстий и пазов на стенке и полках швеллера; полилинии предпочтительнее сплайнов; имя файла без пробелов.
Есть ли минимальный заказ?
Профильный лазер — от 5 000 ₽; гидроабразив для сложных пазов — от 10 000 ₽; пиление/гильотина — по расчёту. Точная сумма — в КП после проверки файлов.
Какие допуски обеспечиваются?
Отверстия и пазы: ~±0,10…0,30 мм; длина отреза: ~±0,5…1,0 мм; угол торца/фаски: ~±0,5°. Фиксируем в КП по марке и сечению швеллера.
Минимальные отверстия и мелкие элементы?
В стенке ≥ 1,2×S; в полках ≥ 1,0…1,2×S (S — толщина соответствующего элемента).
Отступы от кромок, мостики и термозазоры согласуем в техконтакте.
Пильный отрез или лазер — что выбрать?
Лазер — для сложных пазов, фигурных/овальных отверстий, меток и высокой повторяемости. Пила/гильотина — для прямого торца и серийных отрезов без перфораций. Выбор зависит от геометрии и требований к кромке.
Гибка/сварка после резки: что учесть?
Укажите стороны: полка А/Б, внешняя/внутренняя; добавьте припуски и линии реза под стык.
Для сварки отметим фаски, зазоры и HAZ; при необходимости подберём режим с минимальной термозоной.
Можно резать из моего материала?
Да. Примем швеллер с документами; остатки вернём или упакуем. Альтернатива — поставим «под ключ» со склада/ТК (здесь вставить ссылку).
Сроки запуска и отгрузки?
Подтверждение до 12:00 — запуск в тот же день, позже — на следующий. Типовые партии — 1–3 дня. Обрабатываем длины 6–12 м; ускорение и ночные смены — по согласованию.
Доставка по СПб и регионам?
СПб — своим транспортом/манипулятором по слотам; ЛО/регионы — любая ТК (трек: «здесь вставить ссылку»). Самовывоз — адрес цеха «здесь вставить ссылку».
Сколько стоит лазерная резка швеллера в СПб?
Считаем по погонному метру реза, числу отверстий/пазов, толщине и марке стали, длине и объёму партии. Итоговая смета — в КП по вашему DXF/STEP/DWG.
Гарантии и риски — как мы их снимаем
Фиксируем допуски по длине заготовки, контуру вырезов, позициям отверстий и выборок на полках и стенке швеллера, углам запила и зоне термического влияния в коммерческом предложении; по запросу выполняем тест‑рез на швеллере и подтверждаем качество.
Ключевые риски
Неповторяемость партии — разброс по длине и по привязкам отверстий к оси стенки и кромкам полок.
Овальность/смещение отверстий на полках, несоосность относительно оси стенки.
Конусность и неперпендикулярность кромки, неточный угол запила под сварку.
Подплав у внутреннего радиуса сопряжения полок со стенкой, брызги и подгар внутри профиля.
Деформации и скручивание тонкостенных швеллеров при локальном нагреве концов.
Ошибки базирования — неверная ориентация «лицо/изнанка», смещение от выбранной базы (полка/стенка), влияние прогиба заготовки.
Срыв сроков при задержке материала, покрытия или логистики.
Как предотвращаем
Тест‑рез + замеры (4–8 точек). Ориентиры: контур ±0,10…0,30 мм; привязки отверстий к оси стенки/краям полок ±0,15…0,40 мм; угол запила ±0,5…1,0°; высота заусенца ≤0,05…0,15 мм.
Карта контроля/ОТК с фото полок, стенки и внутреннего радиуса; протокол прикладываем к каждой партии.
Процесс: рез в азоте N₂ для чистой кромки; для толстой Ст3 — кислород для производительности; настройка фокуса/сопла/давления и компенсация kerf у внутреннего радиуса; лид‑ин/лид‑аут вне функциональных зон.
Фиксация и база: V‑блоки, прижимы и упоры с мягкими вкладышами; базирование от выбранной полки/стенки; контроль прямолинейности по оси.
Анти‑деформация: рациональная очередность резов, разнесение врезаний, микроперемычки на сложных вырезах, ограничение зоны нагрева концов.
Под сварку: фаска V/Y/K под заданный угол и притупление, снятие заусенца и шлифование по ТУ.
Управление сроками: бронируем «окна», приоритетные и ночные слоты; буфер на зачистку, упаковку и ОТК закладываем в КП.
Условия гарантии и действия при браке
Гарантируем: соответствие контуру вырезов и привязкам к оси стенки/кромкам полок в согласованных допусках, перпендикулярность кромки или заданный угол запила/фаски, ограничение высоты заусенца и минимальную ЗТВ.
Документы: КП с допусками и процессом, протокол ОТК, маркировка мест; при фаске/шлифовке — акт выполнения работ.
Рекламация: в течение 5 рабочих дней — фото/замеры, номер партии, приёмка. Решение: перерезка или доводка бесплатно в приоритетном слоте (обычно 2–3 дня) либо возврат стоимости работ по согласованию.
Что важно от клиента: DXF/DWG/PDF (мм), тип швеллера (горячекатаный/гнутый, ГОСТ/UPN), размеры полок и стенки, толщина, выбранная база и сторона «лицо/изнанка», схема отверстий и выборок, минимальные радиусы, требования к фаске.
Лазерная резка швеллера: точные торцы, выборки в стенке и фаски на полках
Нужно подготовить швеллер горячекатаный или гнутый под сборку рам, пролетных балок и узлов без долгой подгонки и шлифования. Ниже — практические ориентиры по возможностям, подготовке файлов и контролю качества для заказов в Санкт-Петербурге и Ленинградской области. Расчёт в тот же день • фикс-смета за три часа.
Задачи и где технология особенно сильна
Косой рез и запил под стусло — стабильная геометрия торца по стенке и полкам для рам и ферменных узлов.
Выборки и окна в стенке — фигурные вырезы под примыкания, кабельные и технологические проходы, облегчения.
Фаски под сварку — подготовка кромок V, Y и К-типа на торцах и в местах стыков; минимальная термозона.
Отверстия в полках и стенке — круг, овал, продолговатые отверстия под болты и анкера с гарантированной соосностью.
Маркировка — гравировка позиций, сторонности и базовых осей для ускорения сборки.
Материалы, типоразмеры и ориентиры по толщине
Сталь углеродистая (Ст3, 09Г2С), нержавеющая и алюминиевые швеллеры — по согласованию требований к кромке.
Сечения — горячекатаный и гнутый швеллер; типовые высоты профиля от пятидесяти до трехсот миллиметров, толщина стенки от четырех до двенадцати миллиметров.
Длины заготовок — мерная и немерная длина; держим допуски по отрезке согласно заданию.
Газ — азот для светлой кромки без оксидов; кислород — для технологически быстрых резов с последующей очисткой.
Точность и качество кромки
Точность — ориентировочно от плюс-минус 0,15 до 0,30 миллиметра при корректной фиксации профиля.
Ширина пропила — как правило от 0,10 до 0,30 миллиметра; перпендикулярность и соосность торцов контролируем по базовым плоскостям.
Кромка — при азоте отсутствует оксидная пленка, подготовлено к сварке и покраске; при кислороде рекомендуется очищение и снятие тепловой окраски.
Малые элементы — микромостики и оптимальные точки входа исключают подгар на тонких участках стенки и в узких выборках.
Подготовка чертежей и задания
Форматы DXF/DWG/PDF для контуров и отверстий, STEP/IGES — для пространственных узлов; единицы — миллиметры, контуры замкнуты и без дубликатов.
Указывать марку и тип швеллера, высоту профиля, толщину стенки и полок, базовые оси и стороны реза относительно стенки.
Минимальные размеры: отверстия — от одной целой и двух десятых толщины стенки; перемычки и зазоры — от нуля целых семи десятых толщины.
В заявке — длина заготовки, партия, требования к фаскам и чистоте кромки, допуски по ключевым размерам, необходимость маркировки.
Сроки и организация работ
Расчёт выполняется в день обращения; запуск — по очередности с учетом срочности и наличия материала.
Пилотный рез по запросу — подтверждаем допуски, геометрию и качество кромки перед серией.
Дополнительно: снятие заусенца, щеточная обработка, сверление, нарезание резьбы, подрезка под сборку, упаковка и доставка по Санкт-Петербургу и Ленинградской области.
