Производство монтажных элементов по вашему эскизу: пластины с анкерами, шпильки, выпуски арматуры, уголки и косынки, стаканы под колонны, опорные столики под оборудование. Резка, сверление, гибка, сварка, сборка, маркировка; цинкование или грунтование — по запросу.
Запуск в день обращения — если очередь позволяет
Соответствие чертежу — контроль геометрии, акт приёмки
Характеристики (типовой диапазон): пластины 6–30 мм; анкера М12–М36 до 500 мм; отверстия, фаски, резьба; маркировка по спецификации
Доставка по СПб/ЛО — своим транспортом или ТК, по запросу
Бренд: ООО «Севзапинерт»Тел.: +7-812-509-48-78График: будни 09:00–18:00
• Расчет
Быстрый калькулятор / КП online
Итог уточняем по чертежу и ведомости встраиваемых деталей.
Параметры
Материал
Толщина пластины, мм
Стандарт для крепежных — от 8 до 20 мм. Технология раскроя выбирается автоматически.
Габарит пластины, мм
Цена включает раскрой периметра: 2×(W+H) (м) × тариф ₽/м + операции ниже.
Количество изделий, шт
Отверстия в пластине
Сверление считается за отверстие с учётом диаметра.

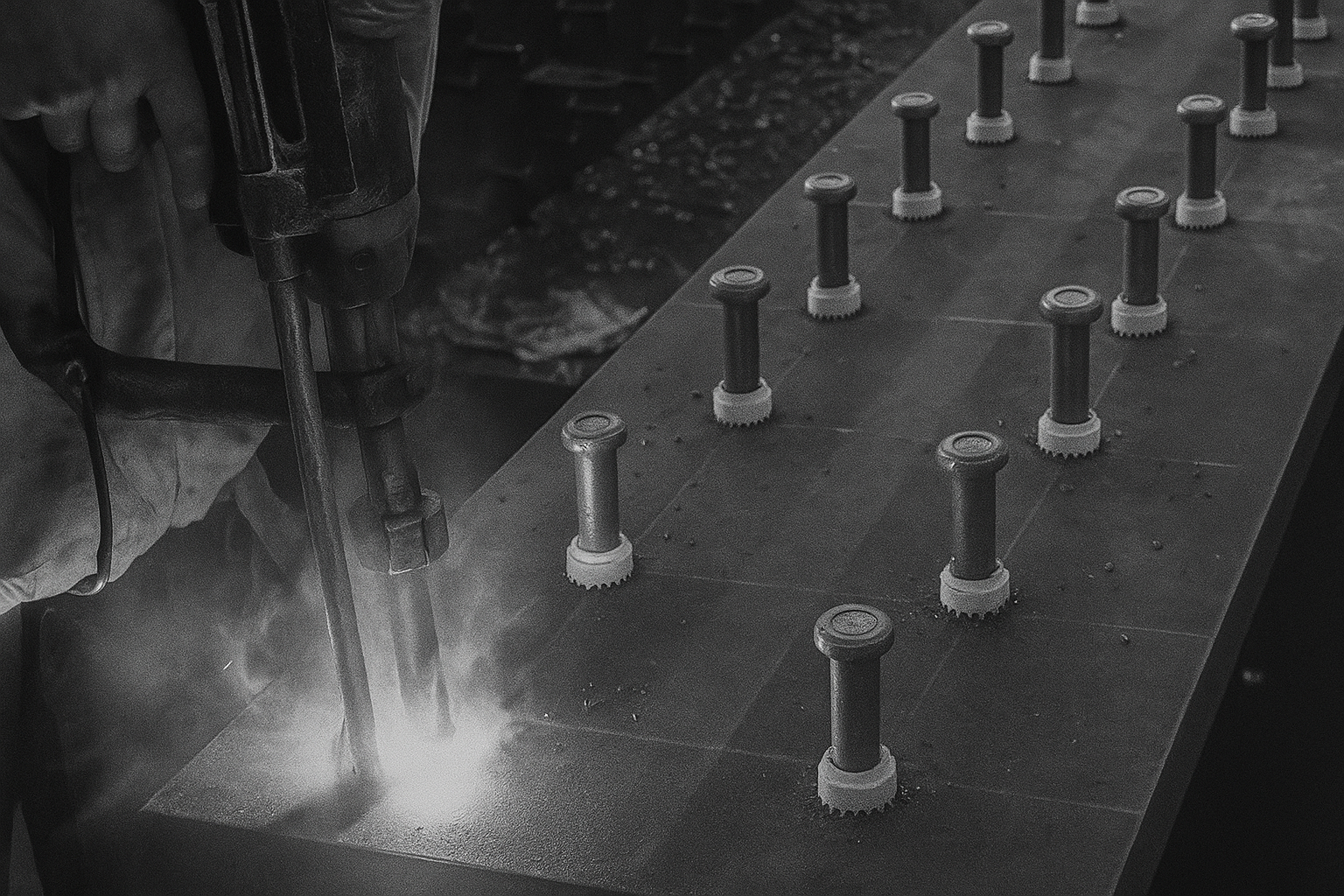

Шпильки (приварка к пластине)
Стоимость приварки зависит от диаметра шпильки.
Покрытие
Порошковую окраску не применяем. Грунт — по м², цинкование — по кг детали.
Точность / допуски
Срочность
Запуск — по очереди сделки с учётом срочности.
Кому подходит: 6 типовых задач
Для монолитного и промышленного строительства: листы с анкерами и выпусками арматуры, шпильки и втулки, стаканы, отверстия и овальные пазы, маркировка, покрытие и упаковка по проекту КМ/КЖ/АР.
Серийные монтажные элементы по КМ/КЖ и DXF/DWG
Пакеты позиций с проверкой спецификаций, раскрой пластин, сварка по ТК и маркировка каждой детали.
Пластины с отверстиями и овальными пазами
Точные диаметры, зенковка и потаи под крепёж; шаблоны и кондукторы для стабильного шага отверстий.
Анкерные выпуски и шпильки
Арматура А500С и А240С, шпильки М12–М30, втулки и гайки; выдерживаем длины выпусков и защитные слои по проекту.
Гнуто-сварные узлы, стаканы и косынки
Сборка по кондукторам, рёбра жёсткости, контроль геометрии и сварных швов под ультразвуковую или визуальную проверку.
Покрытие, маркировка и комплектация
Цинкование, цинконаполненные грунты или порошковая окраска; бирки, трафарет и упаковка.
Нестандарт, прототипы и малые тиражи
Быстрый запуск и согласование технологичности.; фикс-смета за 3 часа.
Если у вас другая задача — опишите её
Укажите: марку стали (С235/С345/09Г2С), толщину пластины, габариты, схему выпусков сплавов, диаметры и шаг отверстий, резьбу и посадки, тип покрытия (цинк/грунт/окраска), объём, сроки и доставку. Приложите АР и файлы DXF/DWG/STEP/Excel/PDF.
Изготавливаем монтажные элементы для монолитных и металлических конструкций: опорные плиты, уголки, анкера и шпильки, выпуск прутьев, ребра и монтажные петли. Технологическая цепочка — раскрой, сверление/пробивка, токарная обработка под резьбу, сварка MIG и приварка шпилек, правка, покрытие. Диапазоны указаны ориентировочно; режимы и оснастку согласуем. Стоимость рассчитываем по спецификации, картам раскроя и ведомости отверстий; смету закрепляем в течение 3 часов.
Процесс / участок
Модель/бренд (пример)
Мощность / класс
Макс. формат/габарит
Диапазон толщин (ориентир)
Точность / допуски
Скорость / особенности
Раскрой плиты и полосы

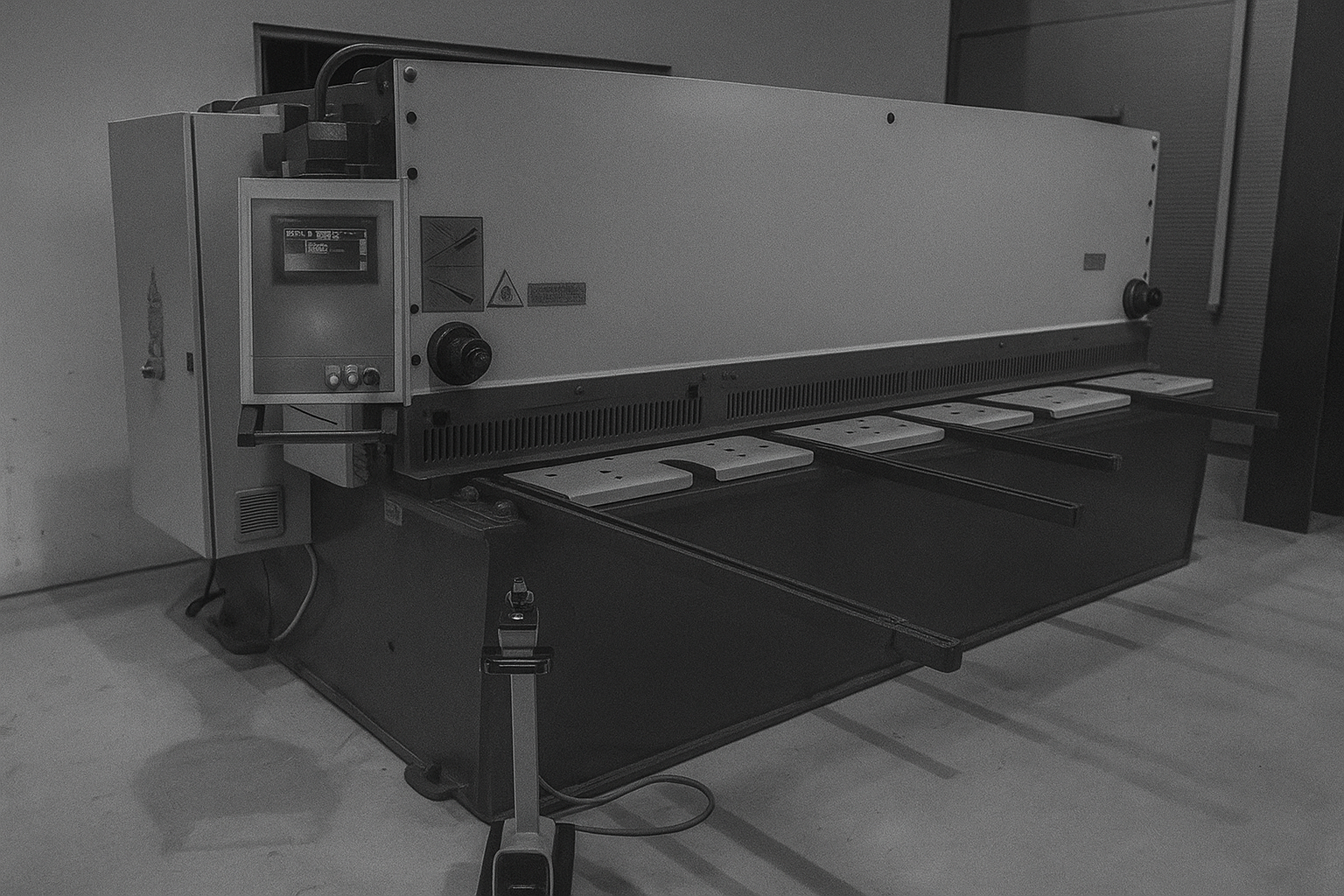

Durma VS 3010 (гильотина) / Hypertherm XPR300 (плазма)
Комплектация и выпуск металлоконструкций по эскизам: пластины, анкеры и шпильки, выпуск прутьев, косынки и рёбра жёсткости, встроенные стаканы. Диапазоны указаны как рабочие ориентиры, точные допуски, марки электродов и тип сварных швов согласуем по макету. Стоимость рассчитываем по спецификации с детальной сметой.
Материал / марка
Пластины, мм (ориентир)
Анкеры/шпильки, Ø мм (ориентир)
Отверстия/пазы, мм (ориен)
Сварка (ориентир)
Примечание
09Г2С (углеродистая/низколег.)
~6–40
М12–М36
Ø14–40 / пазы до 50×20
MMA/MAG, шов до 10 мм за проход
Базовый вариант для общестроительных крепёжных элементов
S235 / S355 (констр. стали)
~6–50
М16–М42
Ø18–44 / пазы до 60×22
MAG, многопроходные швы
Для повышенных нагрузок и монтажных узлов
AISI 304 / 316 (нержавеющая)
~3–20
М12–М24 (A2/A4)
Ø14–26
TIG/MIG, коррозионностойкие материалы
Для агрессивных сред и наружных зон
Оцинкованная сталь (08пс и анал.)
~3–8
М12–М20
Ø14–24
Сварка после зачистки цинка или болтовые соединения
Сохраняем защитные покрытия по согласованию
Al 1050 / 5083 (алюминиевые)
~5–20
М12–М20
Ø14–30
MIG (AlSi5), встроенные для лёгких конструкций
Возможны втулки/вставки под резьбу
Титан (напр., ВТ1-0)
~3–10
М8–М16
Ø10–20
TIG в аргоне, спец. оснастка
Изготавливаем по отдельному согласованию
Условия и комплектации
Материал клиента — скидка на операции. Соберём монтажные элементы из ваших заготовок: пластины, шпильки, рёбра, косынки, выпуски прутьев; подготовим маркировку и ведомость.
Наш материал — под ключ. Заготовка, сверление/пробивка отверстий, сварка, маркировка, паспорт изделия, грунт/порошковая окраска и логистика по СПб/ЛО.
Изготовление закладных изделий по КМ/КМД и рабочим эскизам с участием отдела технического проверки и протоколом приемки. Указанные допуски — ориентиры; точные требования и режимы подтверждаем в коммерческом предложении.
Точность, повторяемость и качество (ориентиры)
Геометрия пластин и фланцев: отклонение длины и ширины приблизительно ±1,0…2,0 мм; прямолинейность и плоскостность в рамках технического задания; разность диагоналей закрепляем в карте контроля.
Отверстия и посадочные места: позиционная точность относительно баз приблизительно ±0,5…1,0 мм; диаметр отверстий по макету с контролем калибрами; перпендикулярность и овальность контролируем индикатором.
Шпильки, анкеры и выпуски: отклонение длины выступа приблизительно ±1…2 мм; соосность и вертикальность относительно пластины — по техническому заданию; шаг и расположение анкеров контролируем шаблонами.
Сварные соединения: выполняем по требованиям ISO; категории качества швов по согласованию, визуальный и измерительный контроль, при потребности — капиллярный или ультразвуковой контроль.
Покрытия и защита: цинкование либо порошковая окраска; толщину покрытия контролируем магнитными толщиномерами; кромки и резьбы защищаем технологическими колпачками и масками.
Маркировка и идентификация: клеймо/шильд, штрихкод или QR-код с обозначением изделия и даты; схема укладки и упаковочный лист прилагаются.
Отдел технического контроля и контроль качества
Входной контроль: проверяем марки сталей пластин и закрепляющих элементов, сертификаты, соответствие расходных материалов и режимов сварки; ведём привязку к тепловым номерам.
Межоперационный контроль: выборочные замеры заготовок, позиционирования отверстий и анкеров, геометрии сварных узлов; контроль деформаций и плоскостности после сварки; корректировка сборочных кондукторов.
Финальный контроль: визуальный осмотр 100% изделий и размерной контроль не менее 10% объема либо по техническому заданию. Маркируем, консервация и тара с прокладками; оформляется протокол контроля.
Карта контроля и правила приемки
Карта (образец): поля «Обозначение изделия», «Марка стали и толщина», «Отверстия/координаты/допуски», «Анкеры/длина выступа/шаг», «Швы/категория качества/результаты контроля», «Плоскостность и диагонали», «Покрытие/толщина», «Оператор/ОТК», «Дата/смена».
Протокол приемки: таблица замеров , фотоматериалы по швам, отверстиям и маркировке. Акт сдачи и приемки выполняем по договору.
Правила приемки: предоставьте рабочие эскизы в форматах DXF/DWG/PDF с требованиями к сварке и покрытию; при их отсутствии применяются приведенные ориентиры. По требованию изготавливаем опытную серию.
Кейс‑галерея для монтажа металлоконструкций и железобетона: плиты, анкера, гильзы, косынки и крепежные под колонны. Стоимость и сроки подтверждаем после проверки КМ/КМД и спецификаций.
Материал:
Толщина/диаметр, мм:
Операции:

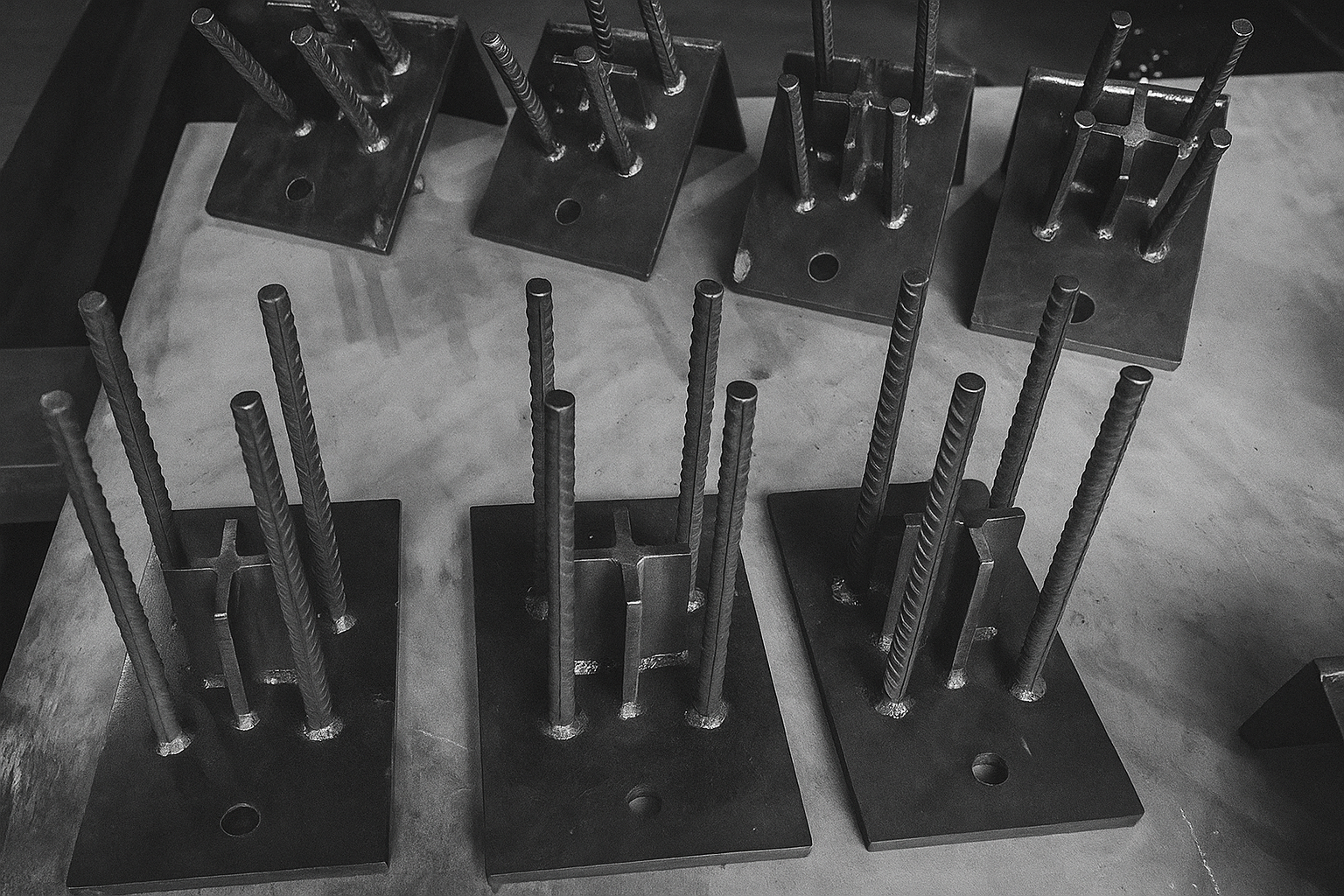

Опорная из AISI 304, М12 — сверление и сварка
Для влажных сред и фасадных узлов; кромки притуплены

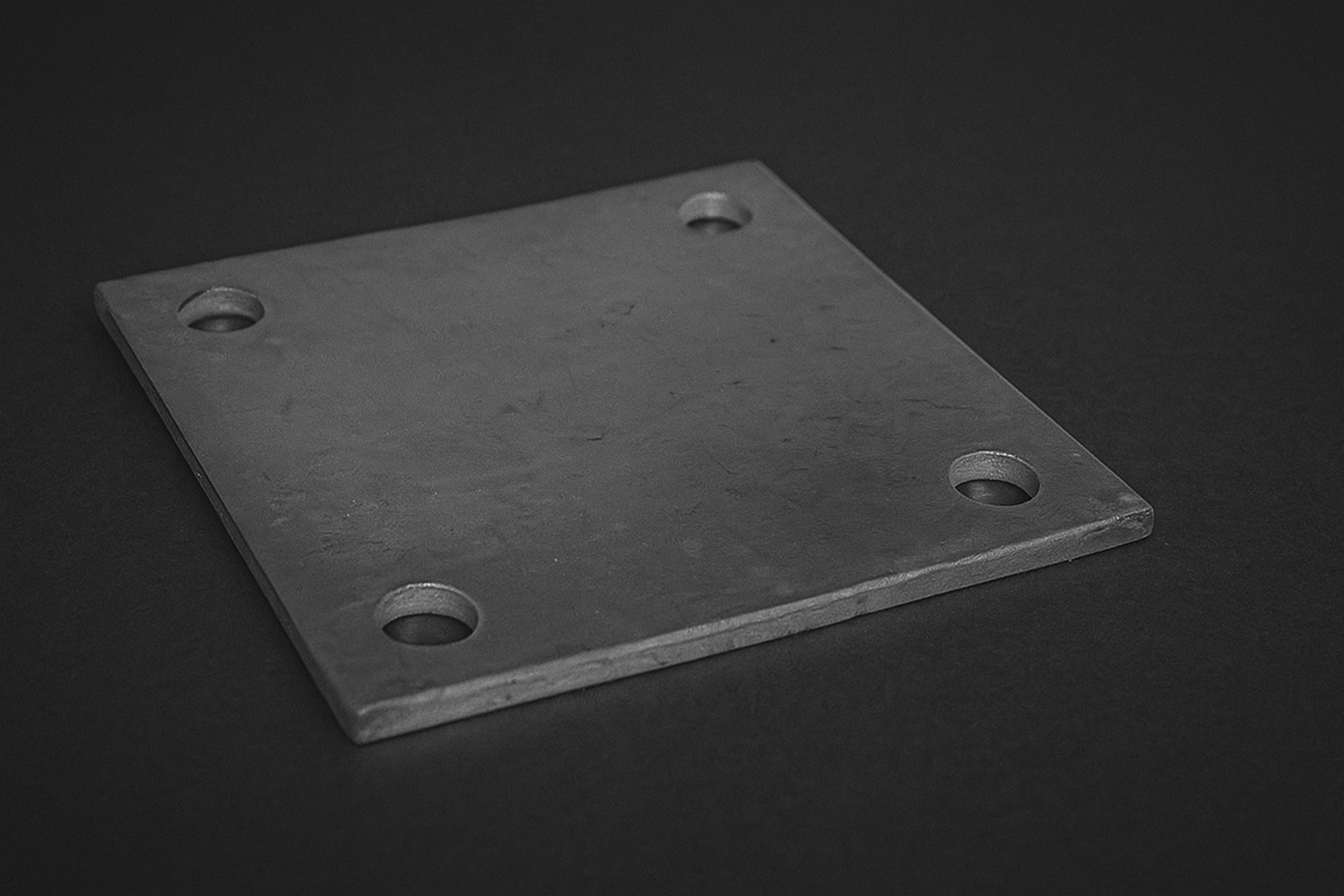

Опорная пластина 200×200×8 — подготовка под анкера
Разметка, сверление, зенковка; комплектность

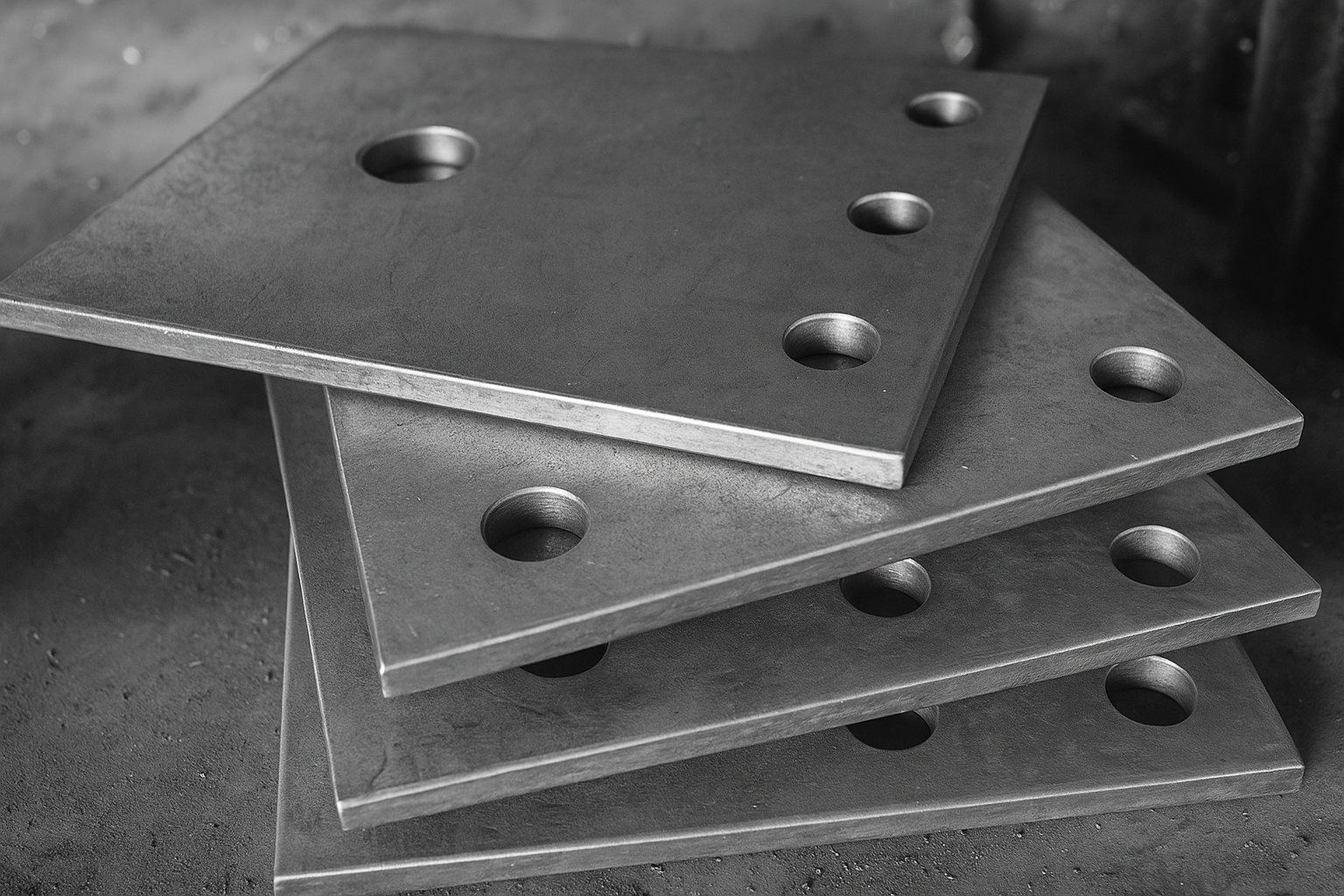

Плита монтажная 300×300×20 — фаски и отверстия М24
Под колонны и балки; шаблонная сборка перед поставкой

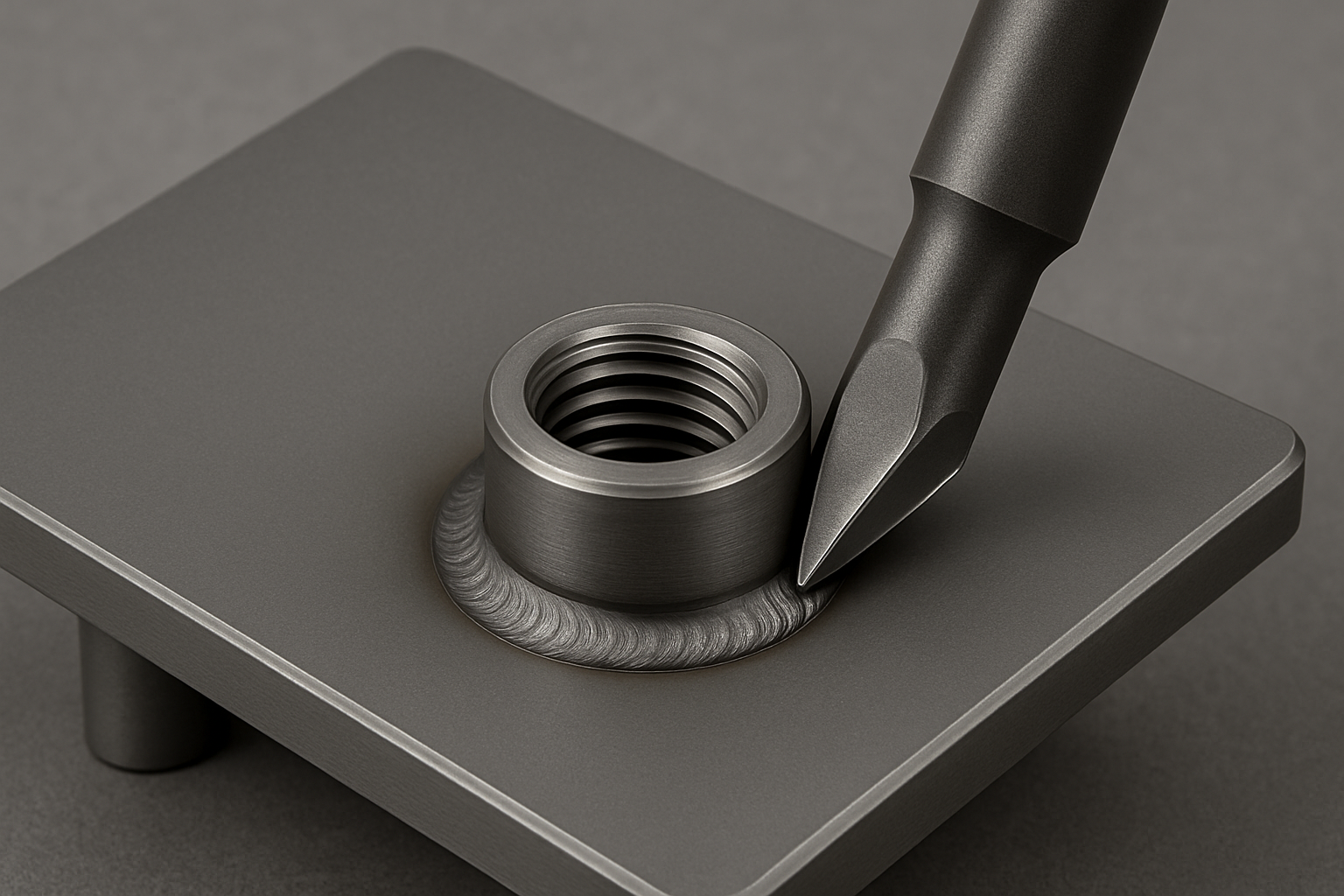

Встроенная деталь с гильзой М20 — втулка и снятие заусенцев
Готовность под монтаж; проверка посадок и глубины

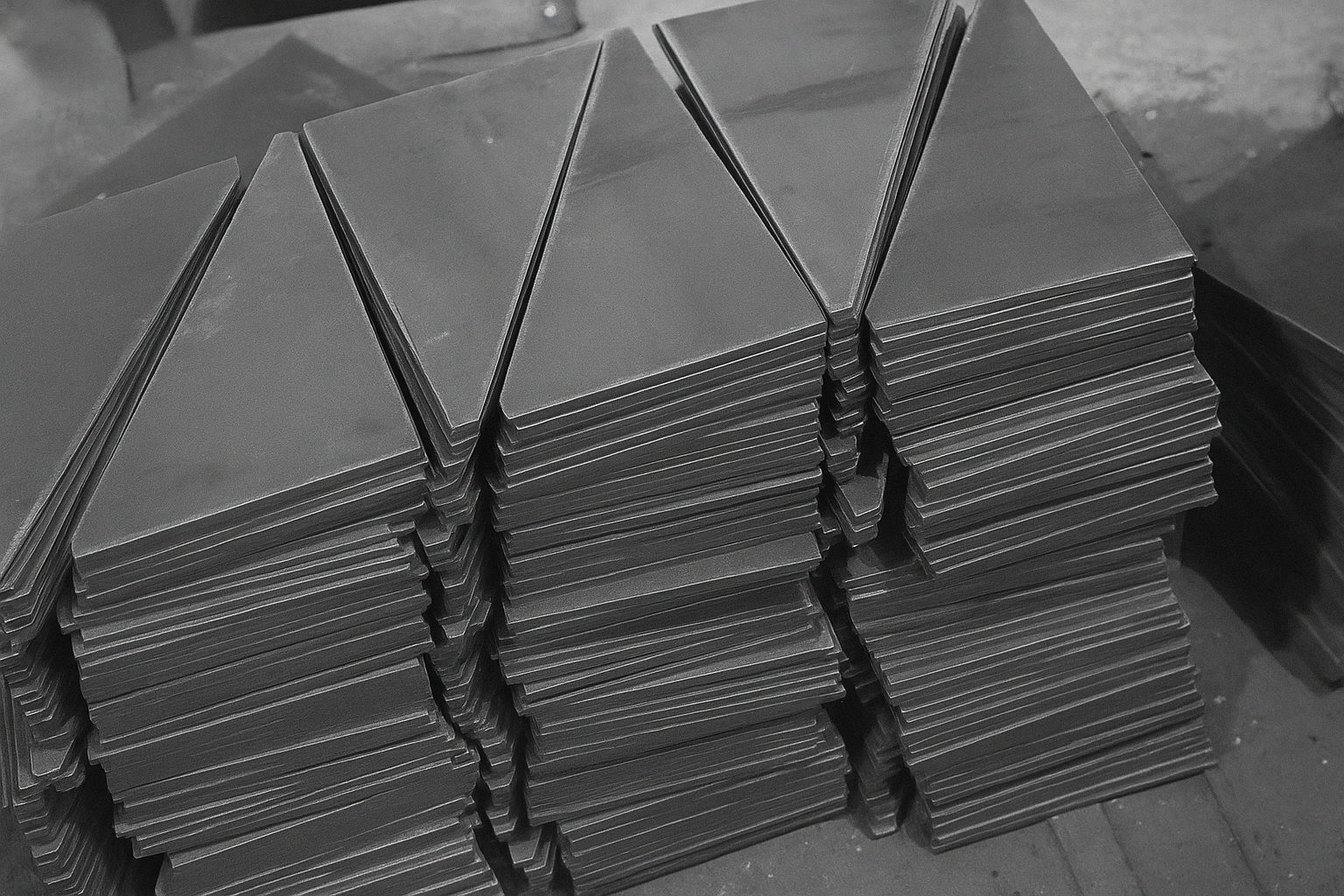

Косынки с накладками, Ст3 6 мм — серийное производство
Комплекты по узлам, обозначение и фасовка под объект

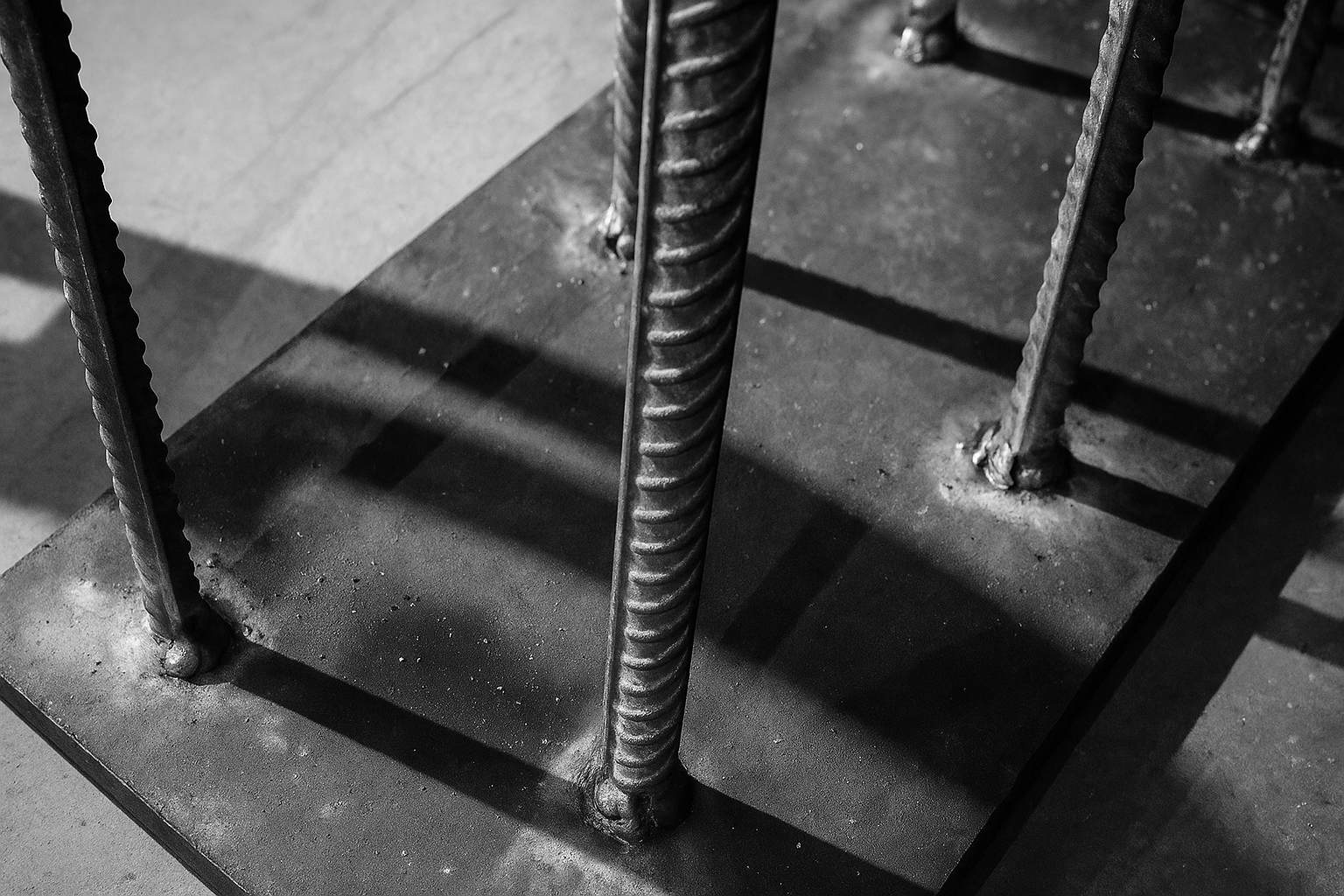

С выпуском A500C d12 — прихватка и провар
Контроль геометрии, проверка углов и вылетов выпусков
Плита 120×120×12, 4×М16 — серия 240 шт
Срок: два рабочих дня
Отклонение по центрам отверстий: до ±0,2 мм
Система обозначений и обвязка комплектами: по узлам КМ
Плита 200×200×20 — 120 шт, подготовка под цинкование
Комплект: болты, шайбы, гайки
Такт обработки: от трёх до пяти минут на элемент
Контроль фасок и зенковки: каждое изделие
Встроенные элементы с гильзами М20 — 80 шт
Срок: три рабочих дня
Материал: 09Г2С
Снижение брака на монтаже: с шести до двух процентов
Анкерные группы 4×М24 — 45 шт
Срок: четыре дня
Шаблоны под монтаж: производство и проверка
Финиш: грунт‑эмаль либо цинкование
Приложите спецификацию либо DXF/DWG — ответим сегодня; сроки подтвердим после проверки документов.
• Этапы
Процесс работы: 5 шагов
От заявки и узлов КЖ до сварки, маркировки и отгрузки в адрес участка. Выпускаем типовые и нестандартные серии по ТУ, комплектуем по соединениям и этажам.
Заявка и комплект чертежей
КЖ и спецификация, серии и позиции, марка стали (Ст3сп, 09Г2С, нержавеющая сталь), прокат (лист, уголок, швеллер, арматура), габариты и допуски, требования к отверстиям и сварным швам.
Срок: подтверждение 10–30 минут
Кто: менеджер проекта и технолог
От клиента: файлы, контакт и шифр объекта
Точный расчёт и технологичность
Смета по шт и кг; карты раскроя и маршрут работ; подбор оснастки и кондукторов; выбор операций: лазерная резка и плазменная резка, магнитные сверление, гибка, сварка, зачистка.
Срок:(до 50 позиций — до 3 часов)
Кто: технолог и менеджер
От клиента: подтверждение спецификации и приоритетов
Предоплата и материал
Выставляем счёт и запускаем. Принимаем металл заказчика по накладной либо закупаем лист, уголок, швеллер, арматуру и метизы с сертификатами соответствия.
Срок: счёт в день согласования, закуп 0–1 день
Кто: снабжение и бухгалтерия
От клиента: оплата и выбор марки/сечения
Производство и ОТК
Резка заготовок, сверление отверстий, гибка пластин, сборка на кондукторах, сварка полуавтоматом и ручная дуговая. Зачистка швов, контроль геометрии и отверстий, маркировка позиций.
Сортировка по узлам и этажам, бирки с позициями и шифром, паспорта и сертификаты. Паллетирование или кассеты; поставка по Ленинградской области или самовывоз.
Срок: по СПб день-в-день или на следующий
Кто: отдел логистики
От клиента: адрес, окно отгрузки и контакт на площадке
Для железобетонных и металлических конструкций: пластины, анкерные выпуски, шпильки, монтажные петли, элементы с ребрами и косынками. Выполняем раскрой пластин, сверление и фрезеровку отверстий, сварку со стержнями арматуры, нарезание резьбы, нанесение защитного состава или цинкование. Сроки зависят от состава комплекта, марки стали и арматуры, толщины пластин, объема сварочных работ и требуемого покрытия. Календарный план подтверждаем после проверки КМД и спецификаций.
Режимы выполнения (стандарт / ускоренно / ночная смена)
СтандартУскоренноНочная смена
Стандарт: расчет ежедневно; запуск — один–два дня; готовность типовых комплектов — от одного до трех дней.
Ускоренно: запуск в день согласования при наличии технологического окна; готовность — двадцать четыре–сорок восемь часов.
Ночная смена: приоритетная обработка позиций с двадцати до восьми часов по согласованию.
Крайние сроки приема на запуск и отгрузку
Для запуска в производство: КМД, спецификация позиций, карты раскроя и сварки и оплата, подтвержденные до двенадцати часов, означают старт в тут же; позже — на следующий рабочий день.
Для отгрузки или передачи в компанию: готовые комплекты к семнадцати часам выдаются или передаются ежедневно; позже — в ближайшее окно.
План Б для крепежных деталей
Переключение технологии: раскрой пластин на лазере или плазме, сверление или фрезеровка отверстий, ручная или полуавтоматическая сварка;выполнение кондукторов для повторяемости геометрии.
Деление комплекта: монтажно-критичные позиции изготавливаем первоочередно, остальное — в следующую смену.
Резерв на ОТК, маркировку, нанесение грунта или цинкового покрытия и упаковку закладываем в коммерческое предложение.
Доставка, самовывоз и фасовка
Собственный транспорт; интервалы поставки с десяти до двадцати часов, окно два часа.
По Ленинградской области и регионам: любая транспортная компания по договоренности; предоставляем трек-номер отправления.
Самовывоз: адрес цеха указан на схеме проезда; погрузка с рампы или вилочным погрузчиком.
Упаковка: паллет 1200×800, кассеты и ящики; стретч и стреппинг; маркировка комплектов бирками по позициям, ведомость упаковки внутри.
Документы: универсальный передаточный документ и акт; ведомость комплектности; сертификаты.
Прайс на создание: сталь 09Г2С, арматура А3, шпильки и анкера. Показаны ориентиры «от» для партий и штучных позиций; итоговая оценка подтверждается в коммерческом предложении.
Крепёжные детали: базовые тарифы (₽/шт)
Тип/серия
до 1 кг
1–3 кг
3–6 кг
6–10 кг
М1/М2 открытого типа
от 400
от 700
от 1100
от 1800
М3 (пластина + 2–4 анкера)
от 525
от 850
от 1300
от 1900
ЗФ/МС со шпильками/ребрами
от 700
от 1100
от 1700
от 2300
Индивидуальные по КМ/КМД
от 900
от 1300
от 1900
от 2600
Тип
до 0,5 т
0,5–1 т
1–10 т
10+ т
Простые (плиты с анкерами)
от 160
от 150
от 140
от 130
Сборно‑сварные, повышенная точность
от 200
от 190
от 170
от 160
С оцинкованием
база +15–30%
база +15–30%
база +15–30%
база +15–30%
Работа
Ед.
Базовый тариф
Примечание
Сварка шва (MAG)
₽/см
от 15–35
зависит от толщины 1–10+ мм
Сверление отверстий Ø3–Ø20
₽/отв
от 25–140
нерж. дороже на 30–60%
Резьба метрическая M3–M16
₽/отв
от 30–200
по шагу и материалу
Раскрой листа (плазма/газ)
₽/м
от 30–65
по толщине 2–20+ мм
Цинкование
₽/кг
от 56–69
градация по массе
Термодиффузионное цинкование
₽/кг
от 25–33
для метизов/мелких ЗД
Грунт‑эмаль пром. класс
₽/м²
от 250
толщина покрытия 60–120 мкм
Условия
Минимальная заявка
Сроки
Сборка/Маркировка
Контроль качества
Партии штучные
от 3 000 ₽
от 2 дней
входит в стоимость
по ТУ/ГОСТ, акты ОТК
Серийные поставки
догов.
от 3–7 рабочих дней
по ведомости КМД
паспорт объема по требованию
Факторы цены:
Тип серии и масса изделия, состав анкеров (шпильки, арматура, пластины, ребра).
Точность, марка стали, требования к покрытиям (цинк, грунт‑эмаль), объем серии
Операции по эскизам: сверления, фаски, маркировка, контроль УЗК/ВИК.
Сроки и логистика по Санкт‑Петербургу и области; минимальные суммы по технологии подтверждаем.
Частые вопросы : изготовление закладных деталей (FAQ)
Ответы на типовые вопросы. Если нужного пункта нет, отправьте макет и спецификацию, подготовим ответ.
Какие форматы проектов и спецификаций вы принимаете?
Принимаем форматы DWG, DXF и PDF, а также ведомость и спецификацию с указанием марок сталей, толщин, диаметров отверстий и требований к покрытиям. Размеры указывайте в миллиметрах, контуры и размеры должны быть согласованы и замкнуты, базовые точки и система координат заданы однозначно. Имя файла оформляйте без пробелов.
Есть ли минимальный заказ?
Действует минимальная сумма счета, которая покрывает подготовку серийного производства, раскрой, сборку, наладку сварочного оборудования и оснастки. Точный размер минимальной заявки сообщим после проверки и состава. Однотипные позиции объединяем, чтобы снизить стоимость единицы продукции.
Какие допуски и стандарты к качеству вы обеспечиваете?
По габаритам, отверстиям и межосевым расстояниям выдерживаем технологические допуски, типично на уровне плюс-минус один миллиметр по длинам и плюс-минус одна десятая миллиметра по расположению при корректно заданных базах. По сварным швам обеспечиваем требуемые категории качества с визуальным и измерительным контролем. Плоскостность, перпендикулярность и чистота кромок подтверждаем операционным контролем. Наносим маркировку и изготавливаем клейма.
Какие виды монтажных изделий вы изготавливаете?
Изготавливаем анкерные плиты, встроенные элементы с выпусками арматуры,с резьбовыми шпильками и гайками, анкерные корзины, монтажные петли и специальные детали для железобетонных конструкций. Выполняем отверстия, пазы, фаски и технологические скосы, поставляем комплект крепежа по заявке.
С какими материалами вы работаете?
Работаем с конструкционными углеродистыми и низколегированными сталями, нержавеющими сталями, листовым и плитным прокатом, арматурой гладкого и периодического профиля, сортовым и трубным прокатом. Подбираем режимы резки, сверления, гибки и сварки под конкретную марку стали и толщину. Возможна поставка металла со склада или использование материала заказчика.
Нужна ли обработка отверстий и кромок, а также резьба?
По требованию выполняем сверление, растачивание, зенкование, снятие фасок, снятие заусенца и нарезание резьбы. Для резьбовых соединений указывайте диаметр сверления под резьбу, шаг резьбы и требуемую глубину. Для последующей окраски и горячего цинкования согласовываем припуски и требования к чистоте и шероховатости поверхностей.
Какие покрытия и защиту от коррозии вы предлагаете?
Предлагаем горячее цинкование, гальваническое цинковое покрытие, цинконаполненные составы, грунтование и лакокрасочные системы. Толщину покрытия согласовываем на этапе согласования заказа, после нанесения покрытия при необходимости выполняем доведение отверстий до проектного размера и защиту резьб. Зоны под последующую сварку оставляем без покрытия по согласованию.
Можно изготовить изделия из предоставленного вами материала?
Да, изготовим из материала заказчика при наличии подтверждающих документов на металл. Остатки вернем или упакуем по вашим требованиям. Альтернативно организуем поставку металла «под ключ» со склада или через транспортную компанию.
Каковы сроки производства, упаковки и отгрузки?
Подтверждение заказа до двенадцати часов позволяет запустить производство в тот же день, более позднее подтверждение переносит старт на следующий рабочий день. Типовые партии изготавливаем в течение от одного до трех дней. Упаковываем на палеты, фиксируем стрейч-пленкой, наносим маркировку. Доставляем по Санкт-Петербургу собственным транспортом, по Ленинградской области и регионам отправляем через транспортную компанию с отслеживанием. Доступен самовывоз с производственного адреса.
Какие документы и подтверждения качества вы предоставляете?
Предоставляем договор, спецификацию, акты выполненных работ, сертификаты и паспорта на металл, при необходимости технологические карты сварки и протоколы контроля. Результаты и требования фиксируем в коммерческом предложении и закрывающей документации.
Как рассчитывается стоимость встраиваемых заготовок на сайте rezmetallov.ru?
Стоимость зависит от марки и толщины стали, сложности узла, объема сварки, количества отверстий и резьб, наличия покрытий, объема тиража и и требований к контролю. Применяем прозрачный прайс-лист, фиксируем в предложении после проверки и спецификаций.
Гарантии и управление рисками
Фиксируем допуски по геометрии плит, положению шпилек и анкеров, качеству швов и параметрам защитных покрытий в официальном предложении; выполняем пробную сборку и подтверждаем качество протоколом ОТК. Работаем по DXF/DWG/PDF (мм), спецификациям и картам сборки с прозрачной ответственностью.
Ключевые риски
Несоответствие геометрии — размеры плиты, диагонали, плоскостность и прямолинейность ребер.
Смещение шпилек и закрепляющих элементов — отклонение по координатам, высоте, вертикальности и шагу.
Коробление после сварки и цинкования, изменение посадочных размеров отверстий.
Ошибки материалов — подмена марки стали, неподтвержденные сертификаты, несоответствие метизов.
Дефекты покрытия — низкая адгезия, недобор толщины, потеки и непрокрасы.
Срыв сроков при высокой загрузке, задержке материалов и термо-цинкования.
Как предотвращаем
Пробный выпуск образца + замеры (4–8 точек). Ориентиры: координаты анкеров ±1,0…2,0 мм; высота шпилек ±0,5…1,0 мм; диагонали плит ±1,0…2,0 мм на метр; плоскостность по правилу ≤2,0 мм/м; толщина покрытия по ТУ.
Карта контроля/ОТК с фото и замерами; паспорт серии и маркировка мест включены в поставку.
Верный процесс: технологическая оснастка, кондукторы и шаблоны, технологическая карта сварки, калиброванные упоры и фиксаторы, контроль межслойной температуры и последовательности прихваток.
Контроль швов: ВИК каждой серии, при потребности магнитопорошковый или ультразвуковой контроль на ответственных стыках.
Стабилизация геометрии: правка после сварки, контроль усадок, компенсирующие прихватки; проверка посадочных отверстий после покрытия.
Антикоррозионная защита: грунт-эмаль, цинкование или цинк-ламель по ТУ; измерение толщиномером и актирование результатов.
Управление сроками: бронируем «окна», приоритетные и ночные слоты; буфер на логистику, покрытие и ОТК закладываем в КП.
Условия гарантии и действия при браке
Гарантируем: соответствие и спецификации в согласованных допусках, точность координат и высот анкеров, качество сварных соединений по категории, параметры антикоррозионного покрытия и читаемую маркировку.
Документы: Коммерческое предложение с допусками и процессом, паспорт серии, протокол ОТК, сертификаты на метизы, схема маркировки и упаковки.
Рекламация: в течение 5 рабочих дней — фото/замеры, номер , приёмка. Решение: доработка или переизготовление бесплатно в приоритетном слоте (обычно 2–3 дня) либо возврат стоимости работ по согласованию.
Что важно от клиента: актуальные DXF/DWG/PDF (мм), нормы к допускам и покрытию, марка стали и класс прочности метизов, ориентация «лицо/изнанка», стандарты к маркировке, схема комплектации и упаковки.
Как выбрать технологию под задачу
Нужно получить комплект встроенных для крепежных и сборных конструкций с точной геометрией, защитой от коррозии и маркировкой для монтажников. Ниже собраны практические ориентиры по выбору реализации, подготовке документации и контролю качества для сделок в Ленинградской области.
Номенклатура и где применяется

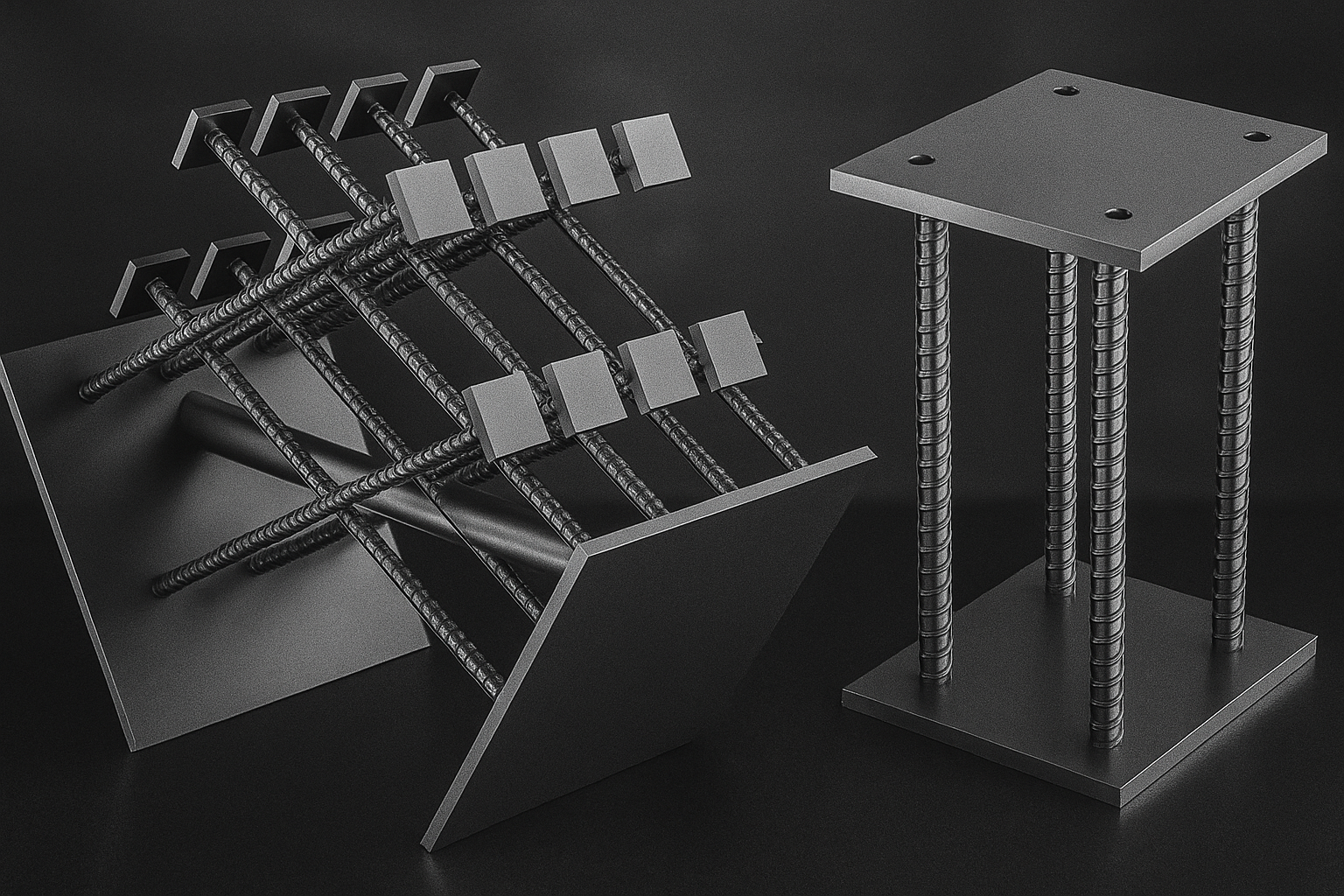

Плоские монтажные плиты со шпильками и анкерами — для крепления металлоконструкций, оборудования, перил и узлов. Выполняются с отверстиями, пазами, фасками и усилениями.
Монтажные с выпуском — листы с анкерами и выпусками для монолитных работ, сопряжений стен и перекрытий, лестничных маршей и площадок.
Петли монтажные и такелажные — заводские петли для подъёма и временного крепления, с проверенной несущей способностью и клеймением.
Короба и гильзы — крепежные для проходов коммуникаций, опорные стаканы под опоры, трубные гильзы с фланцами и уплотнениями.
Регулируемые крепёжные — сборные узлы с регулировочными винтами и шайбами для точной установки оборудования и балюстрад.
Специальные детали по макету — фасонные пластины, косынки, уголки, опорные башмаки, монтажные для фасадных систем и подсистем вентиляции.
Материалы и исполнения
Сталь — углеродистые марки для общего назначения и низколегированные для ответственных узлов. Толщина пластин до двадцати пяти миллиметров, шпильки классов прочности от 5.8 до 8.8.
Арматура — рифлёная для анкеровки и гладкая для связей; подбирается класс и диаметр по нагрузкам проекта.
Покрытия — цинкование, цинконаполнованные грунты, порошковая окраска; система защиты согласуется по среде эксплуатации.
Крепёж — гайки, шайбы, анкерные пластины и шаблоны для выдерживания шага шпилек, поставляются комплектно перечню параметров.
Точность и контроль качества
Геометрия — отклонение по размерам пластин в пределах от пяти десятых до одного миллиметра,расположение отверстий и шпилек по координатам в диапазоне 0,3–0,5 мм при сверлении на ЧПУ и шаблонах.
Сварные соединения — провариваются по утверждённым технологическим картам, контроль визуальный и измерительный; по требованию выполняются НК способы контроля.
Плоскостность и перпендикулярность — проверяются на поверочной плите и кондукторах; выступ шпилек выдерживается в заданном диапазоне с учётом толщины гайки и шайбы.
Обозначение и комплектность — клеймение позиций, ярлыки на упаковке, паспорта и фотоотчёт по контрольным размерам.
Подготовка проектов и заявки
Проекты в форматах DXF, DWG или PDF с указанием осей, координат отверстий, классов и диаметров шпилек, длины выпусков и требований к покрытию.
Указываются базовые поверхности, тип швов, допуски на диаметр и положение отверстий, к плоскостности и маркировке, схема упаковки и комплектации по соединениям.
Для шаблонов монтажа прикладывается схема сверловки и расстояния между шпильками; для цинкования — к дренажным отверстиям и технологическим подвесам.
При серийных поставках добавляется спецификация, ведомость позиций и карта комплектации для ускорения выпуска.
Сроки и организация работ
Расчёт выполняется ежедневно, запуск — по очередности на основе согласованной срочности. По требованию изготавливается пилотный образец.
Доступны дополнительные операции: сверление, фаска, правка, маркировка, цинкование, порошковая окраска, паллетирование и обвязка в наборы.
Логистика организуется по Ленинградской области, возможен самовывоз и поставка на объект с разгрузкой.
