Быстрый калькулятор / КП online
Расчёт в тот же день. КП — в Email / WhatsApp / Telegram.
Параметры
Материал
Профиль трубы
Толщина стенки, мм
Диапазон для трубы: 0.5–5 мм. Свыше — по запросу.
Габариты профиля, мм
Круглая: π×D. Квадратная/прямоугольная: 2×(A+B). В расчёте W=A или D, H=B.
Кол-во, шт
Точность / допуски
Обработка кромки
Срочность
Расчёт — в тот же день. Запуск — по очереди заказов с учётом срочности.
Кому подходит: 6 типовых задач
Производство в СПб: лазерная резка труб и профильных труб — круглых, квадратных, прямоугольных — рез в размер, косые запилы и отверстия по чертежам.
Серийная порезка труб в размер
Партии труб и профилей с торцеванием без заусенцев; оптимизация карт резки, маркировка позиций и ориентации деталей.
Отверстия, пазы и окна по DXF/DWG
Фасонные вырезы под крепёж, кабель‑каналы и монтаж; центрировка и шаг по чертежу, чистая кромка без деформации стенки.
Косые запилы и митры для рам и ферм
Угловая резка под точную сборку: совпадение геометрии, стабильные размеры, подготовка к сварке.
Седловидные вырезы и «рыбий рот»
Контуры стыковки труб разных диаметров, фаски под сварку; плотная посадка без ручной подгонки.
Перфорация и декоративный раскрой труб
Решётки, паттерны и вентиляционные группы; ровная кромка, сохранение жёсткости и геометрии профиля.
Прототипы и малые тиражи
Быстрый запуск, помощь в технологичности, контроль первой детали перед серией.
Если у вас другая задача — опишите её
Укажите: материал (сталь/нержавейка/алюминий), профиль и диаметр, толщину стенки, длину и угол реза, тираж, допуски, требования к кромке/фаскам, срочность и доставку. Приложите чертёж (DXF/DWG/PDF) и схему ориентации отверстий.
Лазерный раскрой труб и профильного проката: круглые, квадратные и прямоугольные трубы, уголок, швеллер. Волоконные трубные лазеры, ротатор для плоских лазеров, а также плазма и гидроабразив с поворотной осью.
Лазерная резка труб — материалы, диаметры и толщины стенки

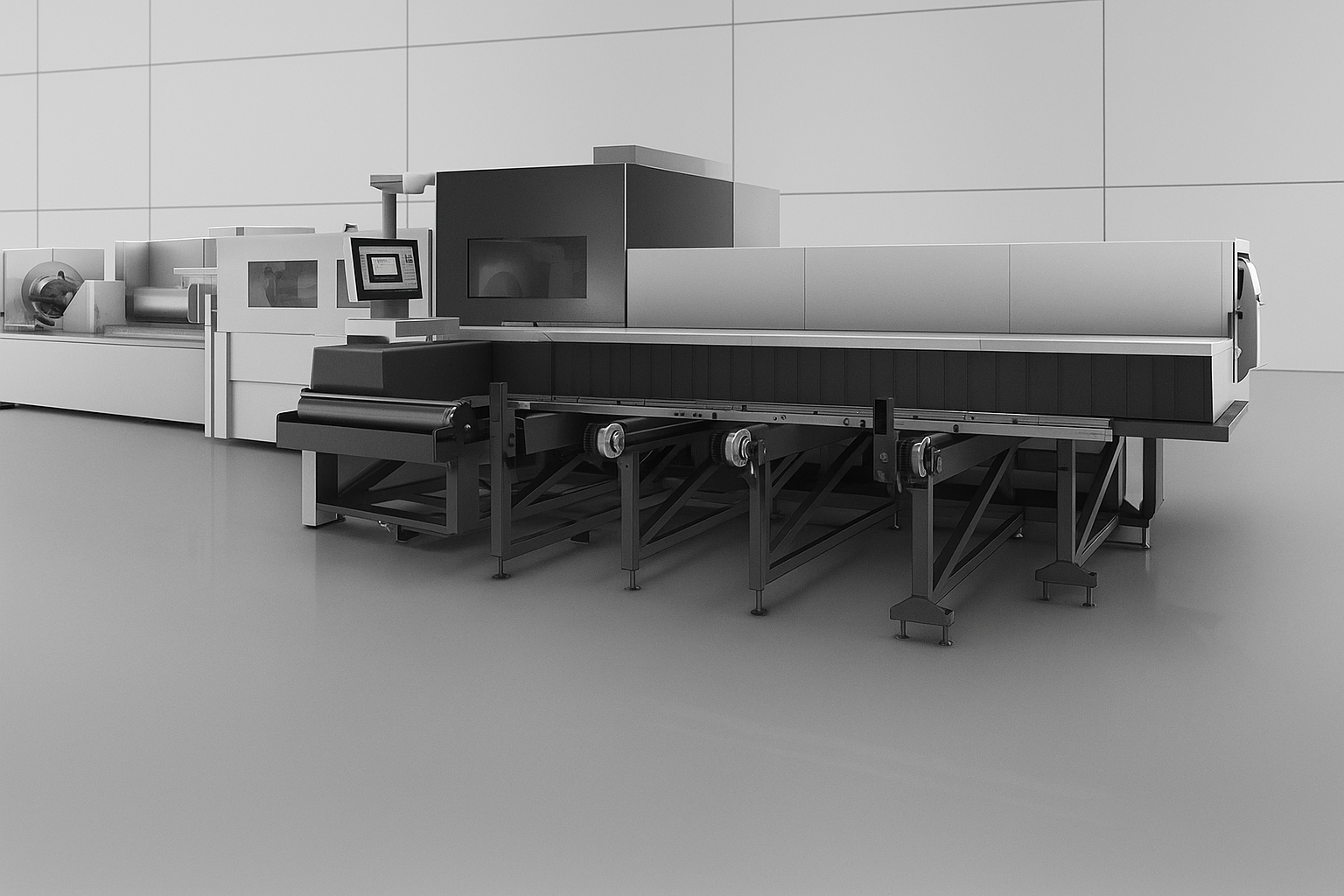

Волоконный лазер с трубной осью для круглых, квадратных и прямоугольных профилей. Диапазоны указаны как ориентиры по толщине стенки; фактические режимы реза, поддерживаемые диаметры и допуски подтверждаем по вашему чертежу и партии. Чистая кромка на азоте, минимальная термозона.
Материал / марка
Лазер, мм (ориентир)
Плазма, мм (ориентир)
Гидроабразив, мм (ориентир)
Газокислород, мм
Примечание
Труба Ст3, 09Г2С (углеродистая)
~0,8–12
~3–40
~1–120+
~40–200
Лазер по стенке; ориентир по Ø до 220 мм. Возможны фаски 0–45° и фигурные окна
Труба AISI 304 / 316L (нержавеющая)
~0,5–10
~3–30
~1–100+
—
N2 для чистой кромки; режем с защитной плёнкой без потемнения
Труба профильная Ст3/09Г2С (квадрат/прямоуг.)
~0,8–10
~3–35
~1–100+
~40–160
Окна под стыковку, T‑пазы, седловидные вырезы; контроль ориентации грани
Алюминиевая труба/профиль (Al 6060/6063/5083)
~0,8–6
~3–25
~1–80+
—
Отражающий материал; резка на N2, предварительная проба режима
Медные/латунные трубки (М1, Л63)
~0,5–4
~3–16
~1–50+
—
Для толстых стенок рекомендуем гидро; малые Ø — пилот‑отверстия
Трубы из Duplex 2205 и др. сплавов
~0,8–8
~3–25
~1–80+
—
Подбор сопла и фокуса по образцу; параметры согласуем по чертежу
Условия по трубам
Материал клиента — скидка на работу. Принимаем мерные/немерные длины, фиксируем ориентацию реза, маркируем детали и выдаём карту раскроя.
Наш материал — под ключ. Поставка труб и профилей, лазерный раскрой на азоте, по запросу — фаски, снятие заусенца, логистика по СПб/ЛО.
Режем круглые, квадратные и прямоугольные трубы, а также профили и балки на труболазере по вашим чертежам с ОТК и протоколом приемки. Приведенные допуски — ориентиры; точные режимы и карту реза подтверждаем в коммерческом предложении.
Точность, повторяемость и кромка (ориентиры для труб)
Геометрия и повторяемость: отклонение по контуру отверстий/окон на стенке приблизительно ±0,10…0,20 мм при t=1–3 мм и приблизительно ±0,20…0,30 мм при t=4–8 мм; повторяемость по осям X/Y/А приблизительно ±0,05…0,10 мм при стабилизированных режимах.
Длина отрезки и перпендикулярность: контроль длины сегмента приблизительно ±0,25…0,50 мм на L≤1000 мм и до приблизительно ±0,80 мм на L≤3000 мм; перпендикулярность торца и конусность фиксируем в карте контроля.
Минимальные элементы: рекомендуемый минимальный диаметр отверстия — не менее толщины стенки; ширина паза — от 1,2×t; метки и технологические перемычки 0,2–0,6 мм удаляем по заданию.
Кромка и шероховатость: ориентировочно Ra 3,2–12,5; при азоте получаем чистую, безокисную кромку; при кислороде — выше производительность, возможна оксидная пленка.
Ориентация относительно шва: учитываем продольный сварной шов и овальность; поворот по оси A задаем углом, совмещение рисунка по окружности фиксируем метками.
Отдел технического контроля и контроль качества
Входной контроль: проверяем марку и толщину стенки, овальность, наличие/расположение сварного шва, сертификаты; верифицируем DXF/DWG и карту реза, привязка к партиям и тепловым номерам.
Межоперационный контроль: первый образец и выборочные замеры координат отверстий, шага, длины отрезки, перпендикулярности торца; контроль высоты заусенца и состояния кромки; корректировка фокуса, скорости и газа.
Финальный контроль: визуальная проверка ста процентов изделий и размерной контроль не менее десяти процентов партии (или по ТЗ); маркировка, упаковка; оформляем протокол контроля.
Протокол приемки: таблица замеров длины, координат отверстий и углов, при необходимости — фото кромки и торцов. Акт сдачи-приемки — по договору.
Правила приемки: предоставьте DXF/DWG/PDF с координатами и допусками либо 3D-модель STEP/IGES; при их отсутствии применяем указанные ориентиры. По запросу выполняем пробный рез одной–двух деталей.
Кейс‑галерея лазерной резки труб и профиля в Санкт‑Петербурге: тип сечения, толщина стенки, операции и качество кромки. Смету и сроки подтверждаем после проверки чертежей.
Профиль:
Толщина стенки, мм:
Операции:

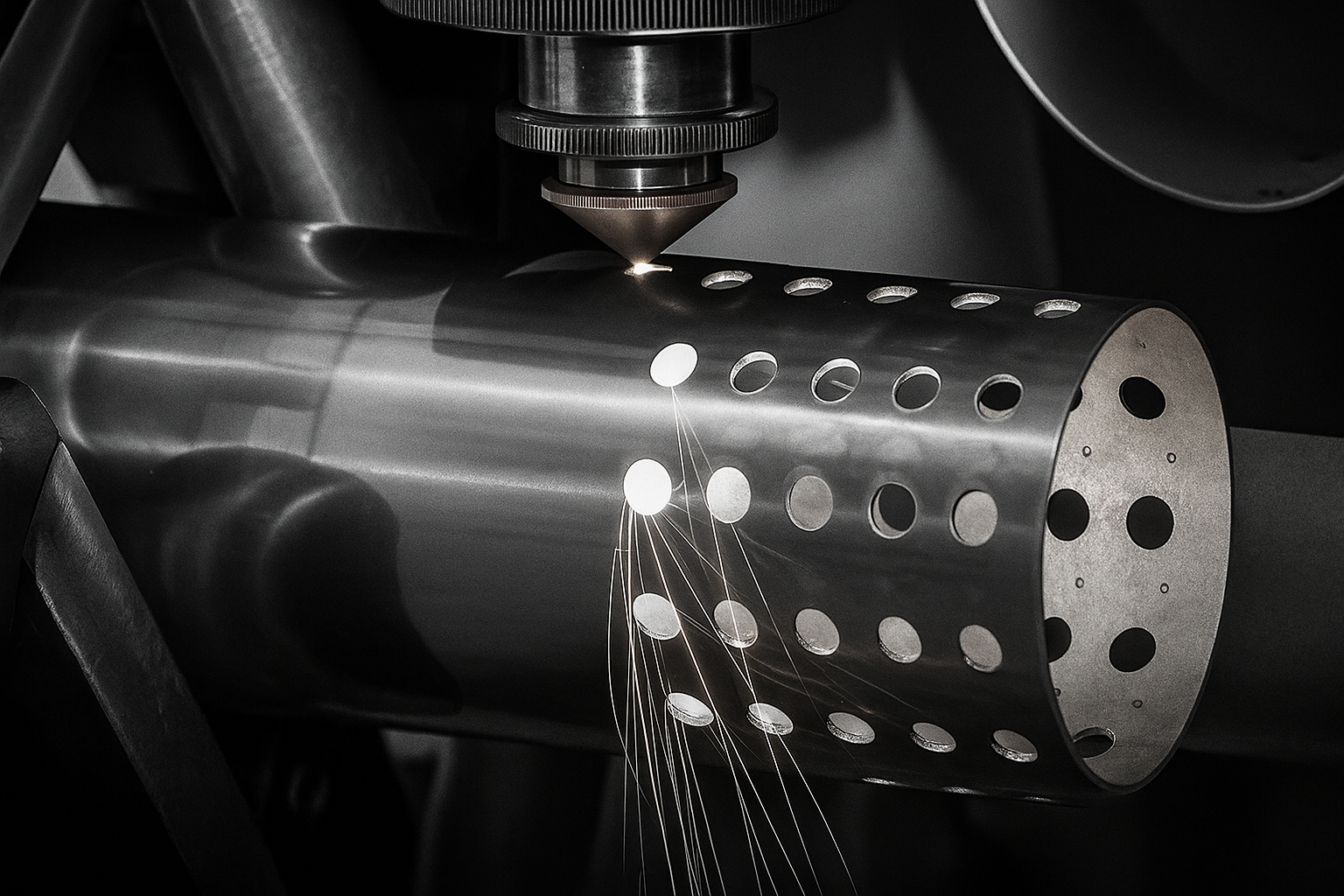

Круглая Ø60×2 — отверстия + торцевание
Серии под сварку; высокая повторяемость

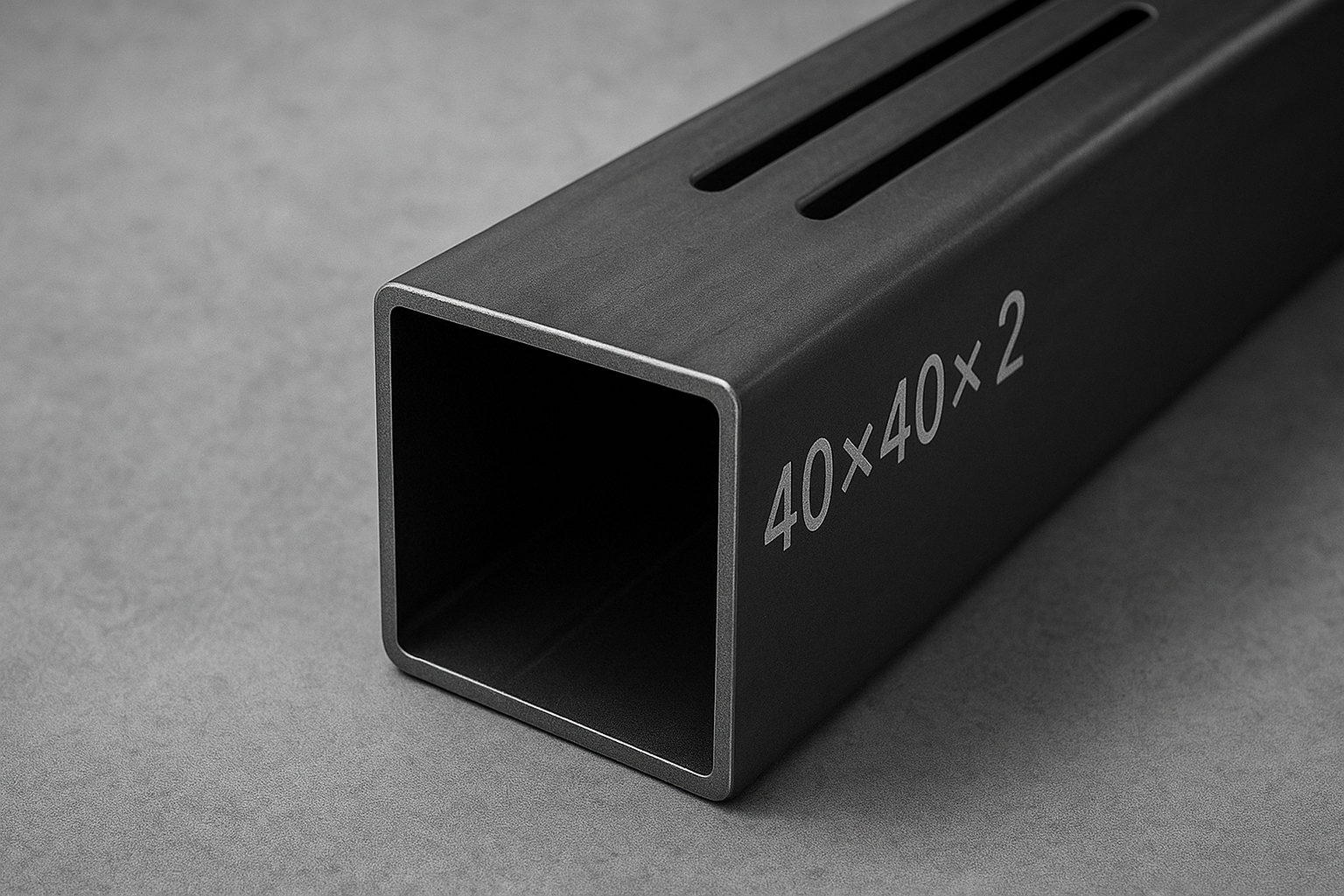

Квадрат 40×40×2 — пазы + маркировка
Точные окна под стыковку без шаблонов

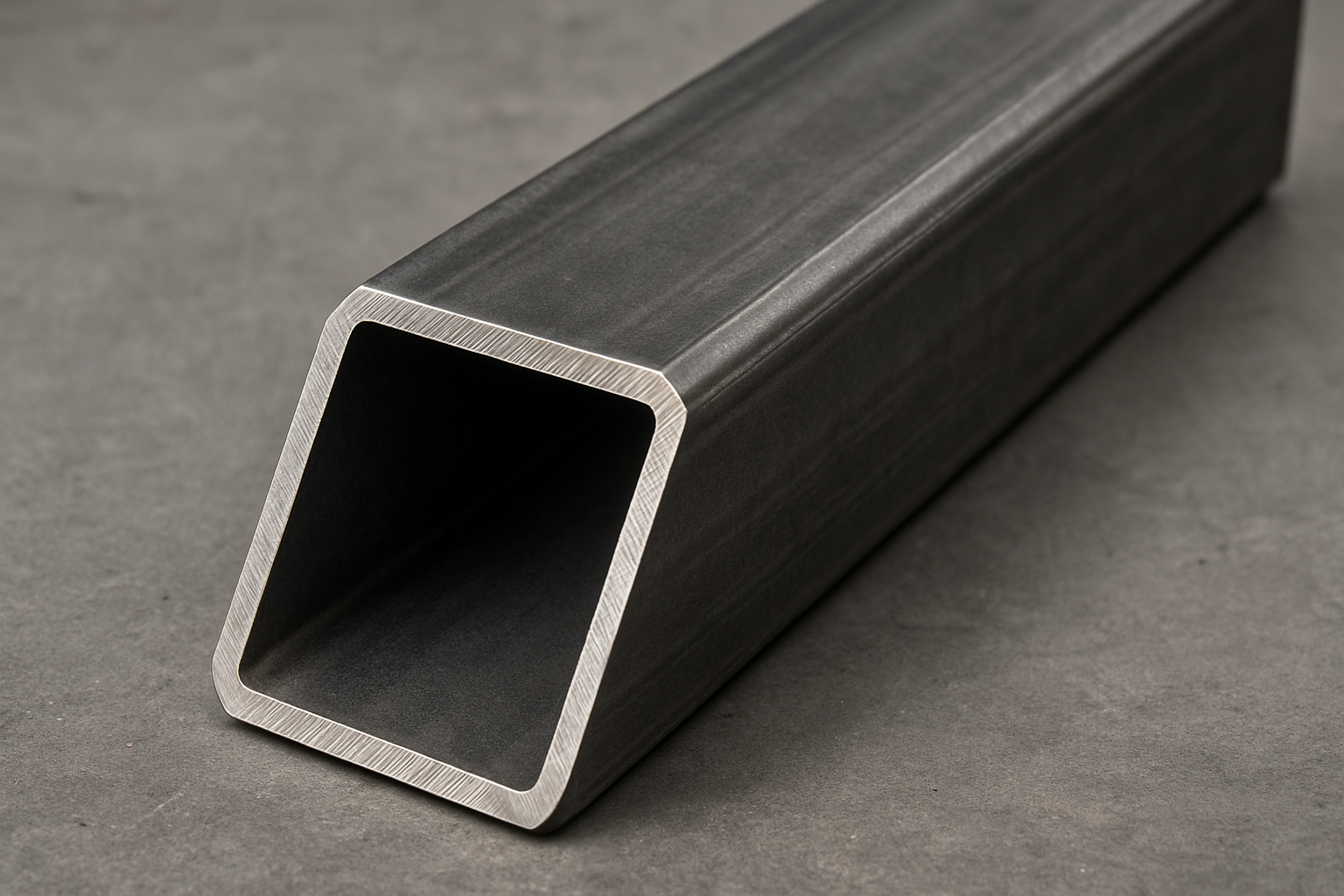

Прямоугольная 60×40×4 — угол + фаски
Подготовка кромок под V‑сварку
Круглая Ø168×6 — скосы + фаски
Точная посадка труб в коллекторных узлах

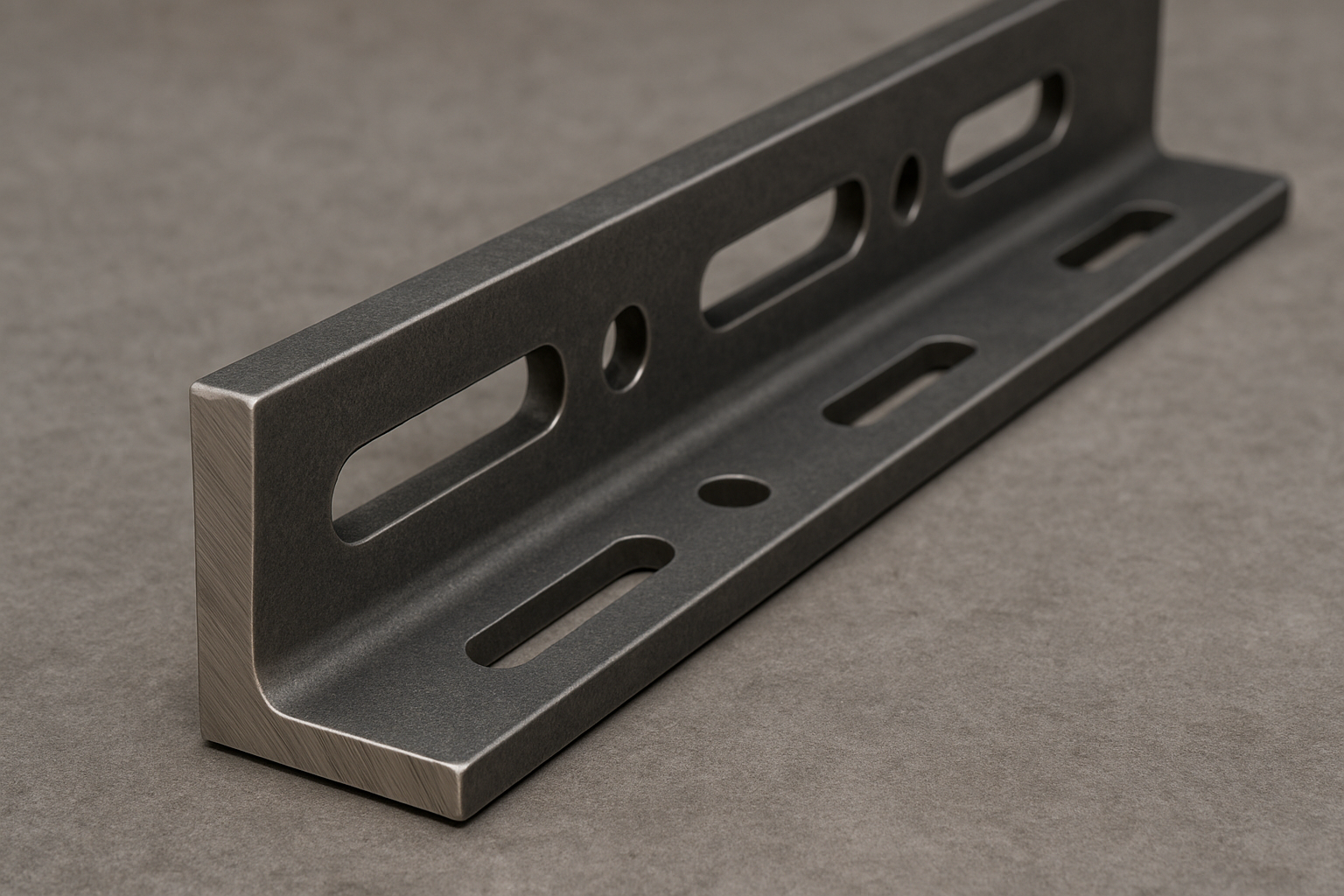

Профиль L50×5 — пазы + отверстия
Монтажные окна без мехдообработки

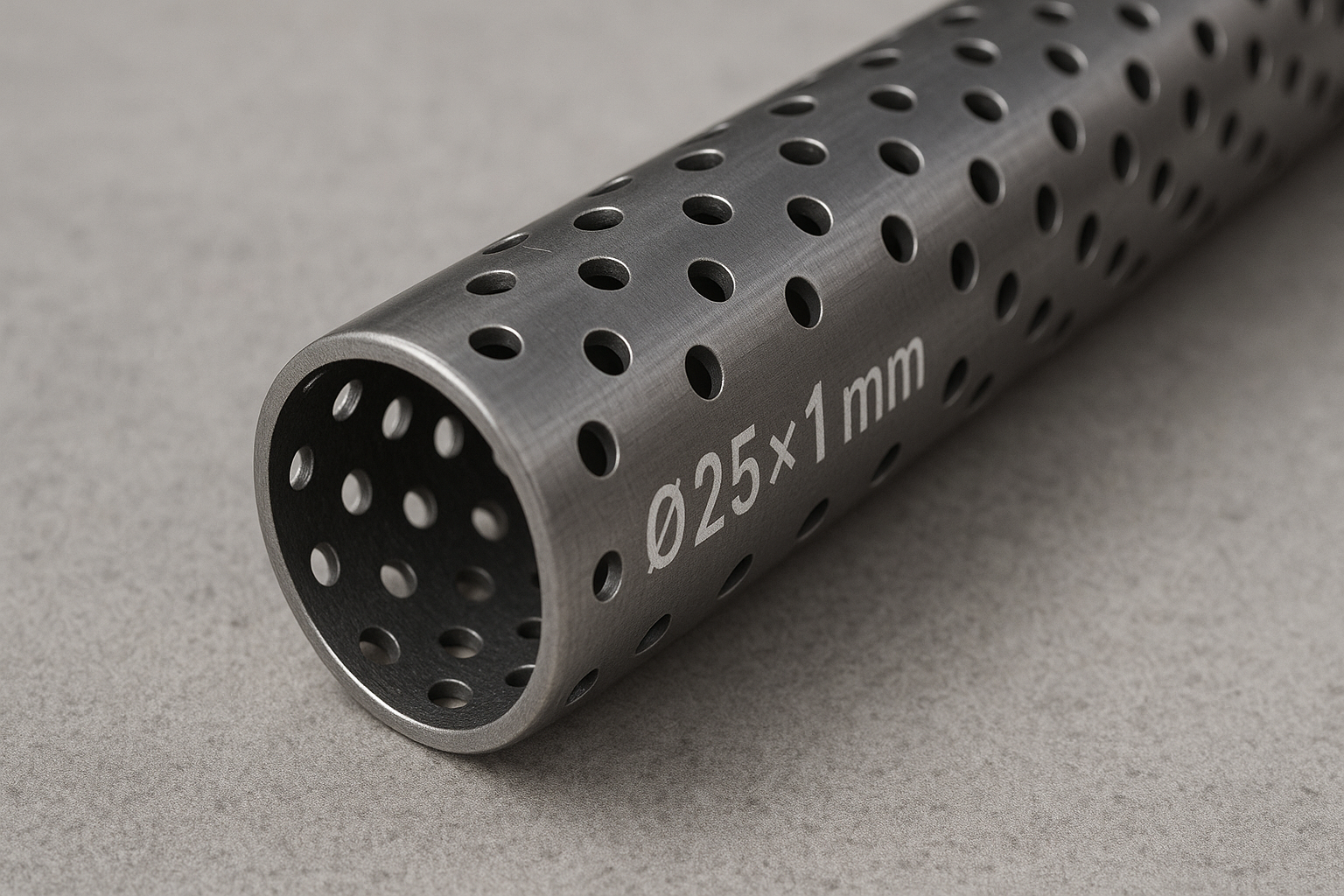

Круглая Ø25×1 — перфорация + маркировка
Ровные ряды отверстий по траектории
Круглая Ø60×2 — отверстия + торцевание
Партия: 320 шт
Срок: 2 рабочих дня
Снижение времени сборки: до 30%
Прямоугольная 60×40×4 — угол + фаски
Партия: 140 шт
Такт: 3–6 минут на деталь
Экономия на мехобработке: около 22%
Круглая Ø168×6 — скосы + фаски
Партия: 60 шт
Срок: 3 рабочих дня
Точность посадки в узлах: ±0,2 мм
Квадрат 40×40×2 — пазы + маркировка
Партия: 180 шт
Срок: 2 рабочих дня
Сокращение шаблонов/приспособлений: до 100%
Приложите DXF/DWG или STEP — ответим сегодня. Смету и сроки подтвердим после проверки чертежа.
ООО «Севзапинерт» • СПб
Лазерная резка труб: 5 шагов
От заявки и чертежа до 3D‑раскроя на труборезном волоконном лазере с поворотной осью. Отверстия, окна, седловидные вырезы, пазы «шип‑паз», косые торцы и фаски под сварку. Серии и штучные позиции, срочные слоты и ночные смены — по согласованию.
Заявка и чертеж
DXF/DWG/STEP/IGES/PDF; тип профиля: круглая, квадратная, прямоугольная труба, уголок, швеллер; диаметр/сторона, толщина стенки, длина заготовки; допуски, углы торцевания, отверстия и вырезы, требуемые фаски и разметка.
Срок: подтверждение 10–30 минут
Кто: менеджер проекта и технолог
От клиента: файл и контактные данные
Точный расчёт и траектории
Смета по шт/м; построение траекторий с учётом ширины реза и перехватов; оптимизация раскладки по длине, расстановка входов/выходов; выбор газа: азот для нержавеющих/алюминиевых труб, кислород для конструкционных сталей.
Срок: в тот же день, до 50 позиций — до 3 часов
Кто: технолог и менеджер
От клиента: подтверждение спецификации
Предоплата и материал
Выставляем счёт и запускаем. Принимаем трубы клиента по накладной либо поставляем стальные, нержавеющие и алюминиевые трубы ГОСТ/EN длиной 6–12 м с сертификатами.
Срок: счёт в день согласования, закуп 0–1 день
Кто: снабжение и бухгалтерия
От клиента: оплата и выбор марки/размера
Производство и ОТК
Труборезный волоконный лазер 3D: самоцентрирующие патроны, поддержка длинномерных заготовок, точное позиционирование. Контроль диаметра и формы отверстий, посадок под узлы, перпендикулярности торцов.
Срок: типовые партии 1–3 дня, возможны ночные смены
Кто: мастер участка и ОТК
От клиента: оперативная связь для уточнений
Упаковка и отгрузка
Формируем партии в пирамиды/кассеты с прокладками, защищаем торцы заглушками, маркируем по спецификации и длинам. Доставка по Санкт‑Петербургу и Ленинградской области или самовывоз со склада.
Срок: по Санкт‑Петербургу день‑в‑день или на следующий
Кто: отдел логистики
От клиента: адрес, окно отгрузки и контакт на площадке
Лазерная резка круглых и профильных труб на поворотной оси: сталь углеродистая и нержавеющая, алюминий и сплавы. Выполняем продольные и кольцевые пропилы, седловидные вырезы под стык, окна, пазы и слоты, фаски и торцевание под заданный угол, технологическую маркировку. Сроки зависят от марки и размера трубы, толщины стенки, длины заготовки, количества отверстий и требований к качеству кромки.
Режимы выполнения (стандарт / ускоренно / ночная смена)
СтандартУскоренноНочная смена
Стандарт: расчет в день обращения; запуск — один–два рабочих дня; готовность типовых партий — один–три дня.
Ускоренно: старт в день согласования при наличии технологического окна; готовность — двадцать четыре–сорок восемь часов.
Ночная смена: приоритетная обработка с 20:00 до 08:00 по согласованию.
Крайние сроки приема на запуск и отгрузку
Для запуска в производство: файлы STEP или IGES (по возможности), либо чертежи в DWG/DXF с указанием профиля (круглая, квадратная, прямоугольная труба), наружного размера и толщины стенки, длины заготовки, координат отверстий и углов фасок; параметры резки и газ; оплата, подтвержденные до 12:00, означают старт в тот же день; позже — на следующий рабочий день.
Для отгрузки или передачи в транспортную компанию: партии, готовые к 17:00, выдаются или передаются в этот же день; позже — в ближайшее окно.
План Б для труб
Альтернативные технологии: плазменная резка труб, ленточнопильная резка с последующим сверлением/фрезеровкой посадочных окон, гидроабразив для толстостенных и жаропрочных материалов.
Деление партии: критичные позиции запускаем первыми; оставшаяся часть — в ближайшую смену.
Технологические замены: эквивалентные типоразмеры из наличия по согласованию; закладка времени на контроль геометрии овальности, снятие заусенцев и маркировку комплектов.
Доставка, самовывоз и упаковка
По Санкт‑Петербургу: собственный транспорт; интервалы 10:00–20:00, окно два часа.
По Ленинградской области и регионам: любая транспортная компания по договоренности; предоставляем трек‑номер отправления.
Самовывоз: адрес производственного цеха — по ссылке на схему проезда; погрузка с рампы или вилочным погрузчиком, помощь в строповке.
Упаковка: пачки труб на деревянных брусках, защитные колпаки на торцах, стяжка лентой и стреппинг, прокладки между деталями; маркировка комплектов и ведомость упаковки.
Документы: универсальный передаточный документ и акт; по запросу — паспорт качества и протокол операционного контроля.
Пришлите STEP или DWG, марку и размер трубы, толщину стенки, длину заготовки и требования к отверстиям, вырезам и фаскам — предложим технологию и ближайшее окно.
Ответы на ключевые вопросы по лазерному раскрою круглых и профильных труб в Санкт‑Петербурге. Если не нашли нужный пункт — отправьте чертёж, подготовим ответ сегодня.
Какие форматы чертежей и моделей принимаете для труб?
Принимаем DXF/DWG/PDF для раскладки отверстий и пазов, для 3D‑контуров и седел возможны STEP/IGES по согласованию. Единицы — миллиметры, контуры замкнутые без толщины линии и дубликатов. Указывайте диаметр, толщину стенки, длину заготовки и базу измерений от торца. Имя файла — без пробелов.
Есть ли минимальный заказ на лазерную резку труб?
Да, минимальная сумма покрывает наладку оси вращения, пробные резы и запуск партии. Точный размер назовём после проверки файлов и состава работ. Однотипные позиции объединяем для снижения цены за единицу.
Какие допуски и качество кромки обеспечиваются?
Для контуров отверстий и окон по трубе достижимы точности порядка десятых миллиметра при корректных режимах. Торцы ровные, без значимого подгара; заусенец минимальный и снимается легкой обработкой. Требуемые допуски и шероховатость фиксируем в коммерческом предложении.
С какими профилями и размерами труб работаете?
Режем круглые, квадратные, прямоугольные и иные профильные трубы, а также перфорируем и делаем фигурные окна, седла и запилы под угол. Диапазоны диаметров, стенки и максимальной длины заготовки согласуем при расчете проекта.
Минимальные отверстия, расстояния и перемычки в трубе
Минимальный диаметр отверстия — ориентировочно не меньше толщины стенки; для тонких труб допустимо от 0,8×S по согласованию.
Межконтурные зазоры при перфорации — не менее 1 мм либо от половины толщины стенки.
Ширина перемычек в окнах и пазах — обычно 0,3–0,8 мм, подбирается по задаче и материалу.
Пила или лазер: что выбрать для резки труб?
Пильная отрезка подходит для простого прямого торца и небольших партий. Лазер выбирают для точных запилов под угол, седел, пазов, перфорации и серийных партий, а также когда важны повторяемость и аккуратная кромка.
Что учесть для сварки и сборки после раскроя труб?
Закладывайте фаски, радиусы и зазоры под ваш тип шва; кромку перед сваркой обезжиривайте.
Для сборки указывайте метки позиционирования, базы и углы запила; термозона при лазере минимальна.
Можно резать из моего материала, в том числе оцинкованные трубы?
Да, работаем с материалом заказчика при наличии документов. С оцинкованными трубами согласуем режимы и требования к вентиляции. Остатки вернем или упакуем, при необходимости поставим металл «под ключ» со склада/ТК «здесь вставить ссылку».
Сроки запуска и отгрузки
Подтвержденные до 12:00 заказы запускаем в тот же день, позднее — на следующий рабочий. Типовые партии выполняем за один–три дня. Возможны ускорение и ночные смены по согласованию.
Доставка по Санкт‑Петербургу и регионам
По Санкт‑Петербургу доставляем собственным транспортом по слотам. По Ленобласти и регионам отправляем любой транспортной компанией (трек: «здесь вставить ссылку»). Доступен самовывоз с производственного адреса «здесь вставить ссылку».
Сколько стоит лазерная резка труб в Санкт‑Петербурге?
Стоимость зависит от длины реза и числа проколов, профиля и диаметра, толщины стенки, требуемых операций (седла, запилы под угол, перфорация, фаски, маркировка), выбранного газа и тиража. Итоговую смету фиксируем в коммерческом предложении после проверки DXF/DWG.
Гарантии и риски — как мы их снимаем
Фиксируем допуски по длине заготовки, контуру вырезов, позициям и овальности отверстий на цилиндрической/профильной поверхности, углам скоса и зоне термического влияния в коммерческом предложении; по запросу выполняем тест‑рез на трубе и подтверждаем качество протоколом ОТК.
Ключевые риски
Неповторяемость партии — разброс по длине и по координате отверстий вдоль оси и по углу ротора.
Овальность/смещение отверстий на криволинейной поверхности, вытяжка кромки при малых диаметрах.
Конусность и неперпендикулярность кромки, нарушение угла скоса под сварку.
Деформации тонкостенных труб, коробление профиля, подгар и брызги внутри.
Ошибки базирования — проскальзывание в патроне, неверная центровка, влияние продольного сварного шва.
Срыв сроков при задержке материала, покрытия или логистики.
Карта контроля/ОТК с фото внешней и внутренней поверхности; протокол прикладываем к каждой партии.
Процесс: 3‑я/4‑я ось, автослежение высоты, настройка фокуса по радиусу, компенсация kerf по окружности, лид‑ин/лид‑аут вне функциональных зон.
Анти‑деформация: микроперемычки, разнесение врезаний, последовательность резов от мелкого к крупному, опорные ролики/люнеты и ограничение длины свободного вылета.
Поверхность и шов: рез в азоте для чистой кромки на нержавейке и оцинковке, учёт положения продольного шва, защита от задиров прокладками.
Под сварку: фаска V/Y/K под заданный угол и притупление, снятие заусенца и шлифовка по ТУ.
Управление сроками: бронируем «окна», приоритетные и ночные слоты; буфер на зачистку, упаковку и ОТК закладываем в КП.
Условия гарантии и действия при браке
Гарантируем: соответствие контуру вырезов и позициям/углам отверстий в согласованных допусках, перпендикулярность кромки или заданный угол скоса, ограничение высоты заусенца внутри/снаружи и минимальную ЗТВ.
Документы: КП с допусками и процессом, протокол ОТК, паспорт партии и маркировка мест; при фаске/шлифовке — акт выполнения.
Рекламация: в течение 5 рабочих дней — фото/замеры, номер партии, приёмка. Решение: перерезка/доводка бесплатно в приоритетном слоте (обычно 2–3 дня) или возврат стоимости работ по согласованию.
Что важно от клиента: тип трубы (круг/квадрат/прямоуг.), размеры и толщина, марка стали, ориентация продольного шва, допуски на длину/отверстия/угол, DXF развёрток или STEP/IGES, требования к фаске и микрозаусенцу, сторона чистовой кромки.
Лазерная резка труб: точные посадки, чистые торцы и сложные вырезы
Нужно получить трубы и профиль с готовыми отверстиями, седловидными вырезами, пазами и фасками без последующей механической доработки. Ниже — практические ориентиры по возможностям, подготовке файлов и контролю качества для заказов в Санкт-Петербурге и Ленинградской области. Расчёт в тот же день • фикс-смета за 3 часа.
Операции и возможности
Рез под углом и фаски — подготовка кромки под сварку, V и Y фаски на торце трубы, косой рез для точной стыковки.
Отверстия и пазы — круг, овал, ключевые и фигурные формы для болтовых и замковых соединений, посадок под трубопроводную арматуру.
Седловидные вырезы и "ласточкин хвост" — точная посадка на пересечениях труб без подгонки на месте.
Маркировка — гравировка номера позиции, направления сборки и базовых осей тем же оборудованием.
Серийность — авторазметка и повторяемость допусков ускоряют выпуск балок, рам, ограждений и металлокаркасов.
Материалы и типоразмеры
Круглые, квадратные и прямоугольные трубы из углеродистой и нержавеющей стали, а также алюминиевые профили; овальные и специальные профили — по согласованию.
Типичные ориентиры — стенка от нуля целых восьми десятых до шести–восьми миллиметров; диапазон диаметров и сечений согласуется под задачу.
Газ — азот для чистой кромки без оксидов, кислород для максимальной производительности технологических резов.
Точность и качество
Точность по контуру — ориентировочно от плюс-минус 0,15 до 0,30 миллиметра при правильной фиксации и калибровке патрона.
Ширина пропила — обычно от 0,10 до 0,30 миллиметра; перпендикулярность и соосность торцов выдерживаются технологией.
Кромка — при азоте отсутствует оксидная плёнка, готово к сварке и покраске; при кислороде рекомендуется последующее очищение.
Малые элементы — микромостики и оптимальные заходы-выходы исключают подгар и деформацию тонких стенок.
Подготовка чертежей
Форматы STEP/IGES для трёхмерных узлов либо DXF/DWG/PDF для отверстий и контура торца; единицы — миллиметры; контуры замкнуты и без дубликатов.
Обязательно указывать тип трубы, наружный размер и толщину стенки, базовые оси и ориентацию элементов относительно продольной оси.
Минимальные размеры: отверстия от одной целой и двух десятых толщины стенки; перемычки и зазоры от нуля целых семи десятых толщины.
В заявке — марка материала, длина заготовки, партия, допуски по ключевым размерам, требования к фаскам и чистоте кромки.
Сроки и организация работ
Расчёт выполняется в день обращения; запуск — по очередности с учётом срочности и наличия материала.
Пилотный рез по запросу для подтверждения допусков, соосности и чистоты кромки перед серийным выпуском.
Дополнительные операции: удаление заусенца, щеточная обработка, сверление и нарезание резьбы, гибка, маркировка, упаковка и доставка по Санкт-Петербургу и Ленинградской области.
