Санкт-Петербург. Плазменная резка профильной трубы по вашему чертежу: квадратные и прямоугольные сечения, продольный и поперечный рез, отверстия и пазы, фаски под сварку.
Запуск в день обращения — если очередь позволяет
Соответствие чертежу — пробный рез/акт
Диапазон по трубе: стенка 1–20 мм; заготовка до 6 м
Доставка по СПб/ЛО — своим транспортом или ТК, по запросу
Расчёт — в тот же день. Запуск — по очереди заказов с учетом срочности.
Кому подходит: 6 типовых задач
Санкт‑Петербург: плазменная резка профильной трубы (квадратной и прямоугольной) — серийный и проектный раскрой с учётом сечения, толщины стенки, длины и допусков.
Серийный раскрой профильной трубы по DXF/DWG
Партии отрезков и фасонных вырезов; оптимизация раскладки и маркировка позиций, учёт длины, угла и базирования.
Точные окна и пазы в профтрубе
Вырезы под узлы, посадочные и крепёжные отверстия; соблюдение допусков и контроль геометрии кромок.
Толстостенная и крупногабаритная труба
Плазменная резка по контуру на длиномерных заготовках; фаски под сварку и запилы под угол для стыковки.
Заготовки под сварку, гибку, мехобработку
Рез с припусками и базовыми точками; технологические отверстия для точной сборки и последующих операций.
Перфорация и декоративные элементы
Прорези, решётки, узоры на профтрубе — ровная кромка и сохранение жёсткости профиля по ТЗ.
Прототипы и малые тиражи
Быстрый запуск. Расчёт в тот же день; фикс‑смета за 3 часа.
Если у вас другая задача — опишите её
Укажите: сечение профильной трубы, толщину стенки, длину и угол реза, перечень операций (окна/пазы/торцевание), материал, тираж, допуски, срочность и доставку. Приложите чертёж (DXF/DWG/PDF/JPG).
Комплексы ЧПУ для плазменной резки профильных труб: квадратных, прямоугольных и круглых. 2D/3D рез с фасками, отверстиями, седловинами и замковыми пазами. Диапазоны типовые, режимы подбираем по чертежам и марке металла.
Тип комплекса
Модель/бренд (пример)
Источник / класс
Макс. габарит профиля / длина
Диапазон толщин (ориентир)
Точность / допуски
Скорость / особенности
Плазменный труборез для профильных труб

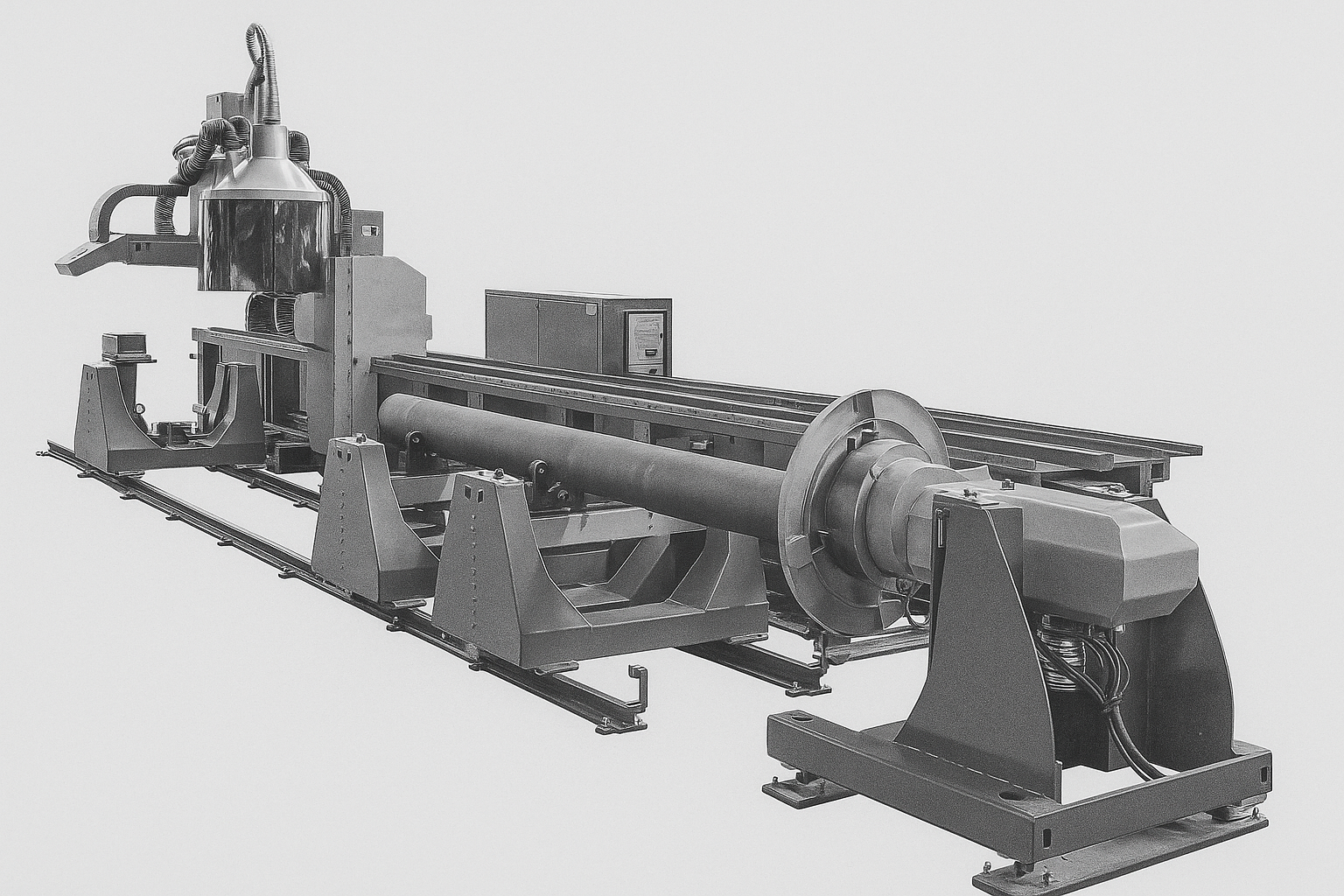

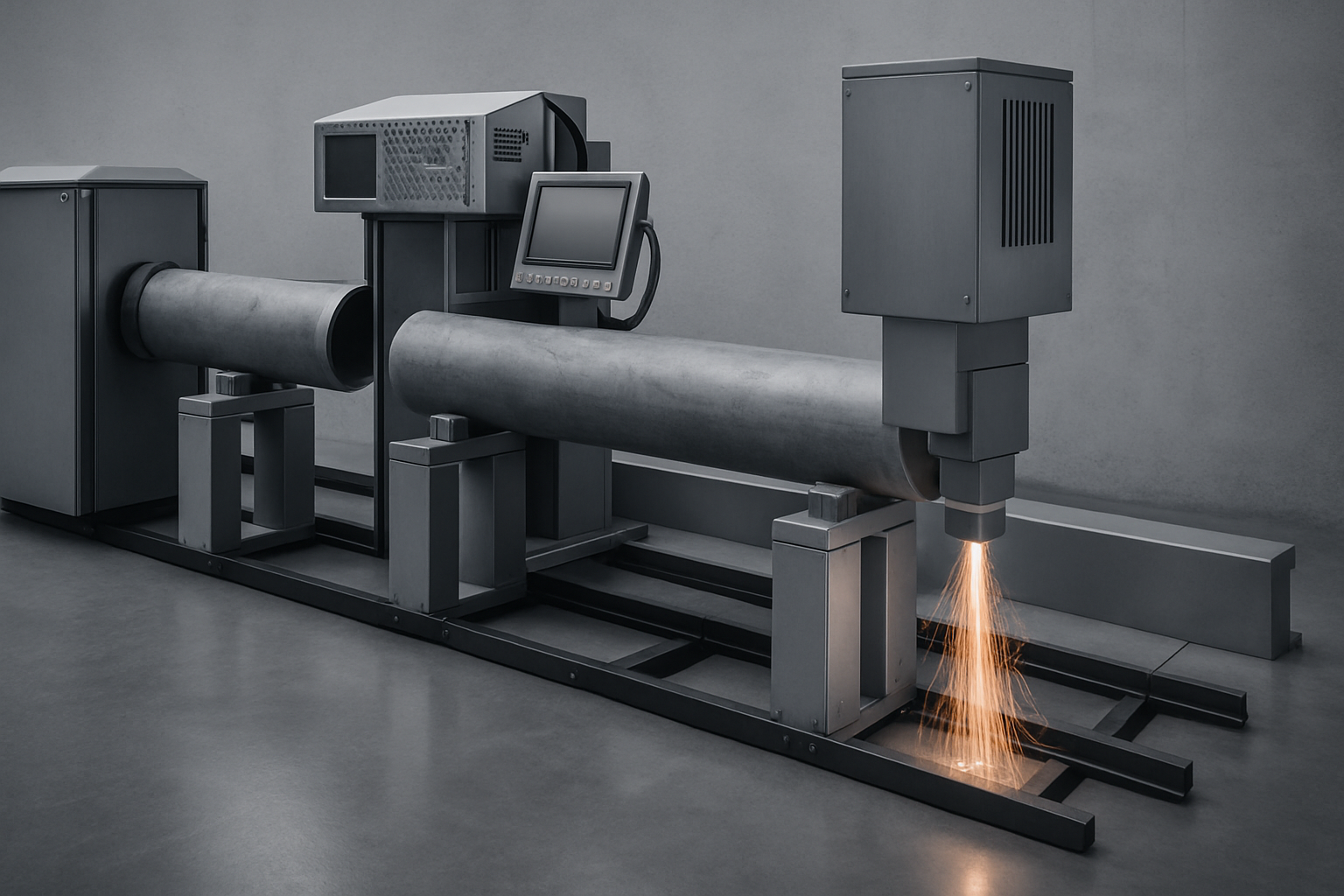

MicroStep PipeCut X / HGG ProCutter 600
Hypertherm XPR170–XPR300
до 500×500 мм; длина до 12 м
~2–25 мм (сталь); нерж/Al по газам
~±0,5…1,0 мм при калибровке
3D-фаски до 45°; отверстия, прорези, седловины для стыков

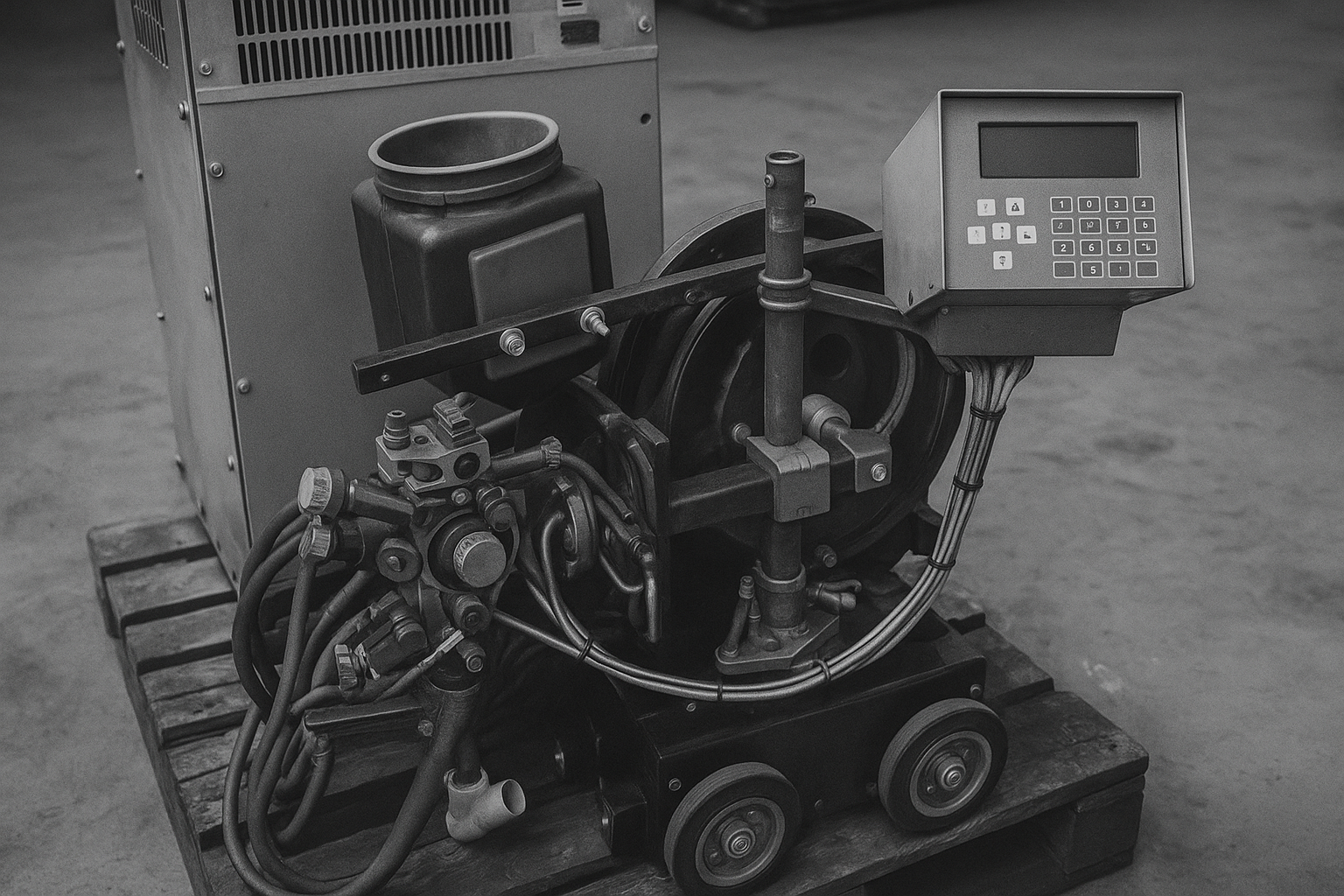

Портальная система с поворотной осью (чаттер + ролики)
Esab/Koike + ротатор; станция центровки
200–300 А (серия XPR/HPR)
до 400×400 мм; длина до 6–12 м
~3–30 мм (углеродистая сталь)
~±0,8…1,5 мм
Высокая производительность на стенках 6–20 мм; библиотека типовых вырезов
Линия плазменной резки труб и профилей
HGG SPC / Daito / Prodvar
до 300 А, автоматизация подачи
Ø до 800 мм; профиль до 500×500 мм; L до 12–14 м
~4–40 мм (по сплаву)
~±0,7…1,2 мм
Автонаведение, считывание маркировки, интеграция с CAD/CAM (DSTV, STEP)
Резка квадратных и прямоугольных труб из углеродистой, нержавеющей стали и цветных сплавов. Диапазоны указаны как ориентиры по технологиям (плазма/лазер/гидро/газ) для стенки профиля. Режим и допуски подтверждаем в КП по чертежу; стоимость рассчитываем под геометрию и тираж.
Материал / марка
Лазер, мм (ориентир)
Плазма, мм (ориентир)
Гидроабразив, мм (ориентир)
Газокислород, мм
Примечание
Профильная труба стальная (Ст3, 09Г2С)
~0,8–15
~2–40
~1–80+
~6–60
Сторона профиля 15×15–300×300 мм; отверстия, пазы, косые торцы и рез под стык
Профильная труба нержавеющая (AISI 304 / 430)
~0,5–12
~2–30
~1–60+
—
Для чистой кромки — инертные газы; минимизируем окрашивание зоны реза
Профильная труба алюминиевая (Al 6060 / 6082)
~0,5–10
~2–20
~1–60+
—
Отражающий материал; на ответственных деталях возможен гидрорез
Профильная труба оцинкованная (Ст3 с покрытием)
~0,8–12
~2–25
~1–40+
—
Контролируем зону цинкового покрытия; вентиляция и очистка кромки
Профильная труба латунная / медная (CuZn / Cu)
~0,5–8
~2–15
~1–40+
—
Декоративные окна и перфорация; для идеальной кромки предпочтителен гидро
Профильная труба титан (напр., ВТ1-0)
~0,5–6
~2–12
~1–40+
—
Режимы и защитные газы подбираем по чертежу и требованиям к ЗТВ
Условия по трубе
Материал клиента — скидка на работу. Принимаем профиль от 6 до 12 м, учитываем остатки и типоразмеры; помогаем с картой реза и базированием.
Наш материал — под ключ. Поставим профильную трубу по ГОСТ/ТУ, выполним плазменную резку и организуем доставку по СПб и ЛО.
Плазменная резка профильной трубы по вашим чертежам с ОТК и протоколом приемки. Диапазоны допусков указаны как ориентир, точные режимы подтверждаем в коммерческом предложении. Стоимость согласуем по результатам теханализа чертежей и объёма партии.
Точность и геометрия профильной трубы (ориентиры)
Плазма (ЧПУ, трубо‑вращатель): допуск по контуру и длине реза ~±0,5…1,0 мм при толщине стенки 1,5–6 мм; ~±1,0…1,5 мм при 6–12 мм; повторяемость партии ~±0,3…0,8 мм при стабильной фиксации заготовки.
Диапазон профилей: квадрат 20×20…200×200 мм, прямоугольник 20×30…150×300 мм, длина заготовки до 6 м; уточняем по марке и габаритам.
Минимальные отверстия/пазы: круглые от ~1,2×t, продолговатые пазы от ~1,0×t по ширине (t — толщина стенки).
Фаски под сварку: V/Y/K до 45° по заданию, контролируемая термозона для подготовки кромки под сварку.
Перекос полок и овальность: прижимы и опоры снижают деформацию; ориентир по отклонению угла полки ~±0,5…1,0°.
Шероховатость кромки: класс Ra/Rz фиксируем в протоколе; снятие грата и притупление кромок выполняем по ТЗ.
ОТК и контроль качества
Входной контроль: проверяем геометрию профиля (размер, прямолинейность), марку и толщину стенки, сертификаты материала; данные вносим в документы партии.
Межоперационный контроль: пробный рез короткой секции, калибровка высоты дуги, контроль перпендикулярности, проверка окон и отверстий калибрами/шаблонами.
Финальный ОТК: визуальный контроль 100% + размерные точки не менее 10% партии (или по ТЗ), маркировка деталей и упаковка в кассеты/контейнеры.
Карта контроля и правила приемки
Карта контроля (образец): поля «Профиль/размер», «Марка/толщина стенки», «Операция реза/фаска», «Точки замера/допуски», «HAZ/кромка», «Результат», «Оператор/ОТК», «Дата/смена».
Протокол приемки: таблица замеров по длине, окнам/отверстиям и фаскам; фото кромки при необходимости. Акт сдачи‑приемки — по договору.
Правила приемки: DXF/DWG/PDF с допусками + таблица раскроя (профиль, длины, операции). При отсутствии допусков применяем ориентиры выше. Пробный рез 1–2 заготовок — по запросу.
Кейс‑галерея по плазменной резке профильной трубы в Санкт‑Петербурге: сечения и марки, толщина стенки, перфорация, окна, фаски и рез под углом. Итоговую смету и сроки подтверждаем после проверки чертежей и требований к геометрии.
Материал/покрытие:
Толщина стенки, мм:
Операции:

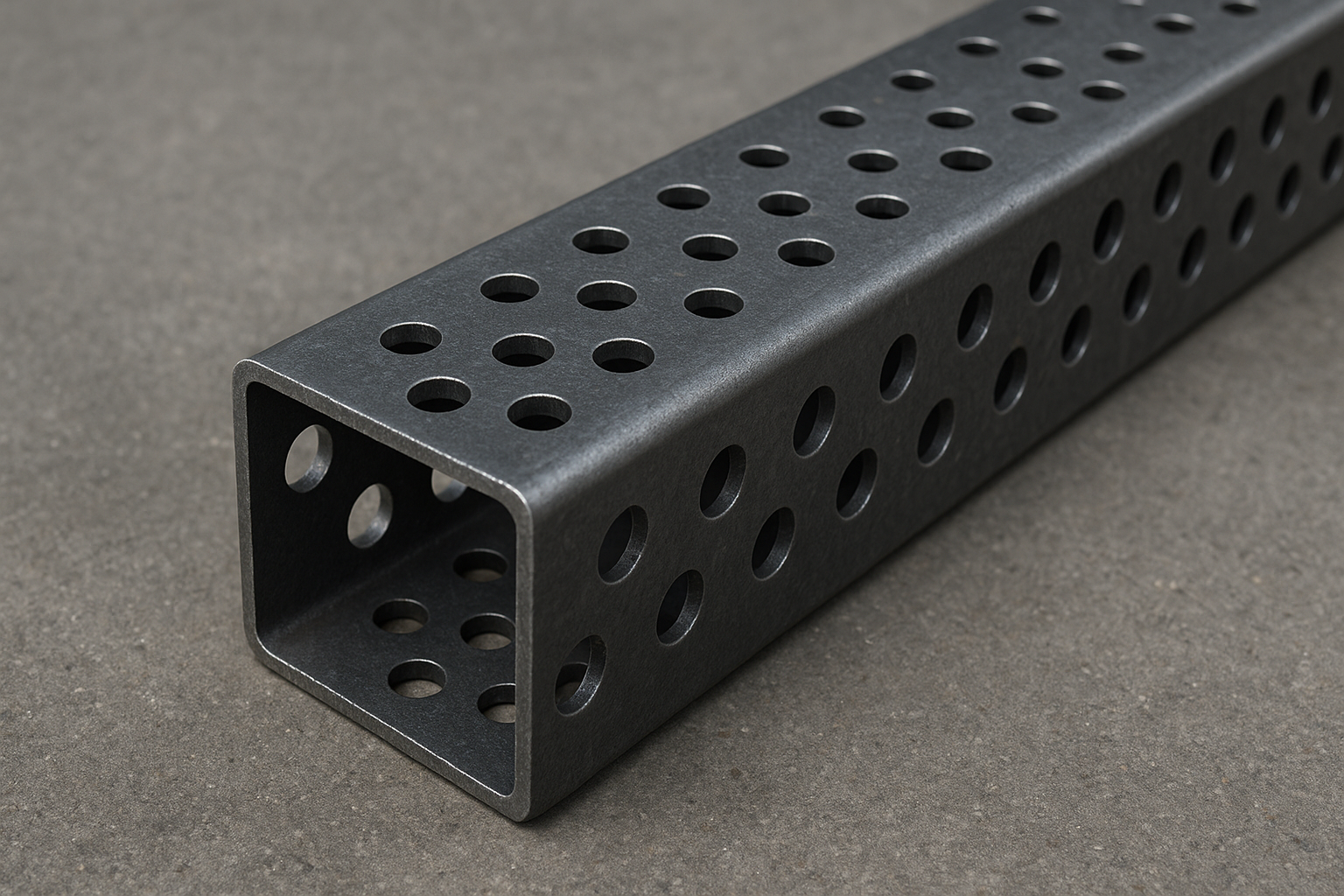

40×20×2, Ст3 — перфорация на плазме
Серийная перфорация под крепёж, повторяемость шага

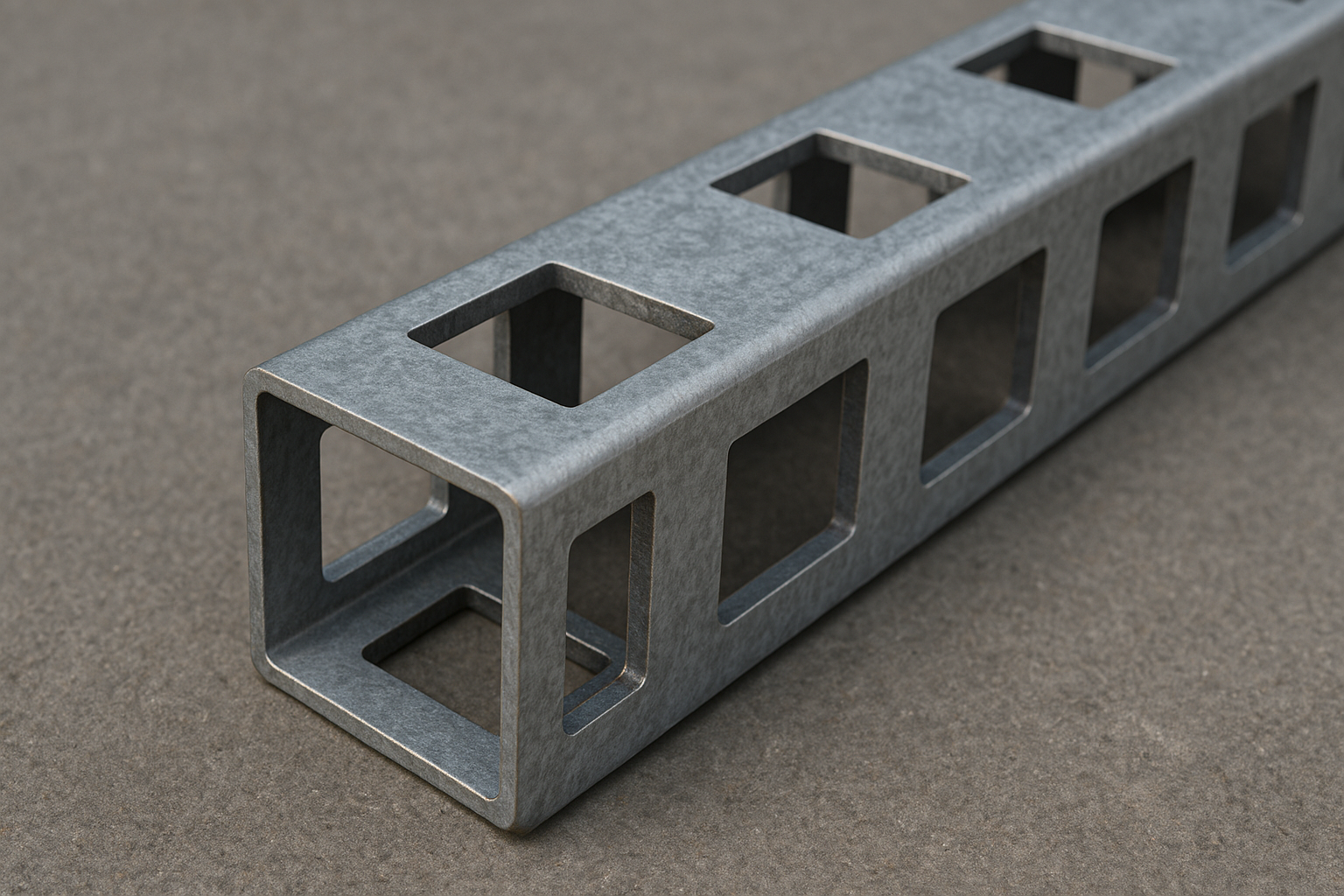

40×40×2,5, оцинкованная — окна/вырезы
Сохранность цинкового слоя при резе, чистая кромка

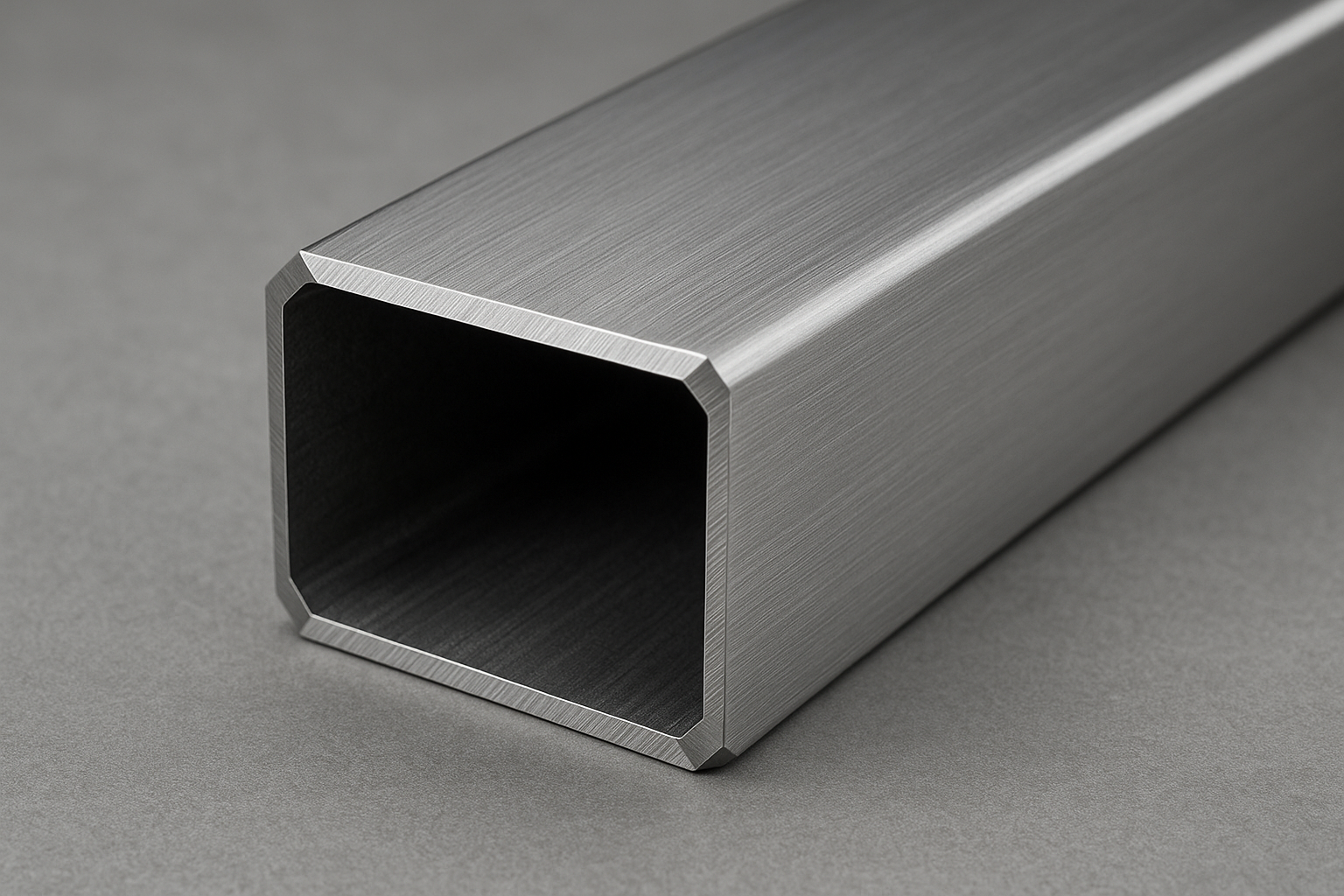

60×40×3, нержавейка — фаски V/Y
Подготовка кромок под сварку, стабильный угол

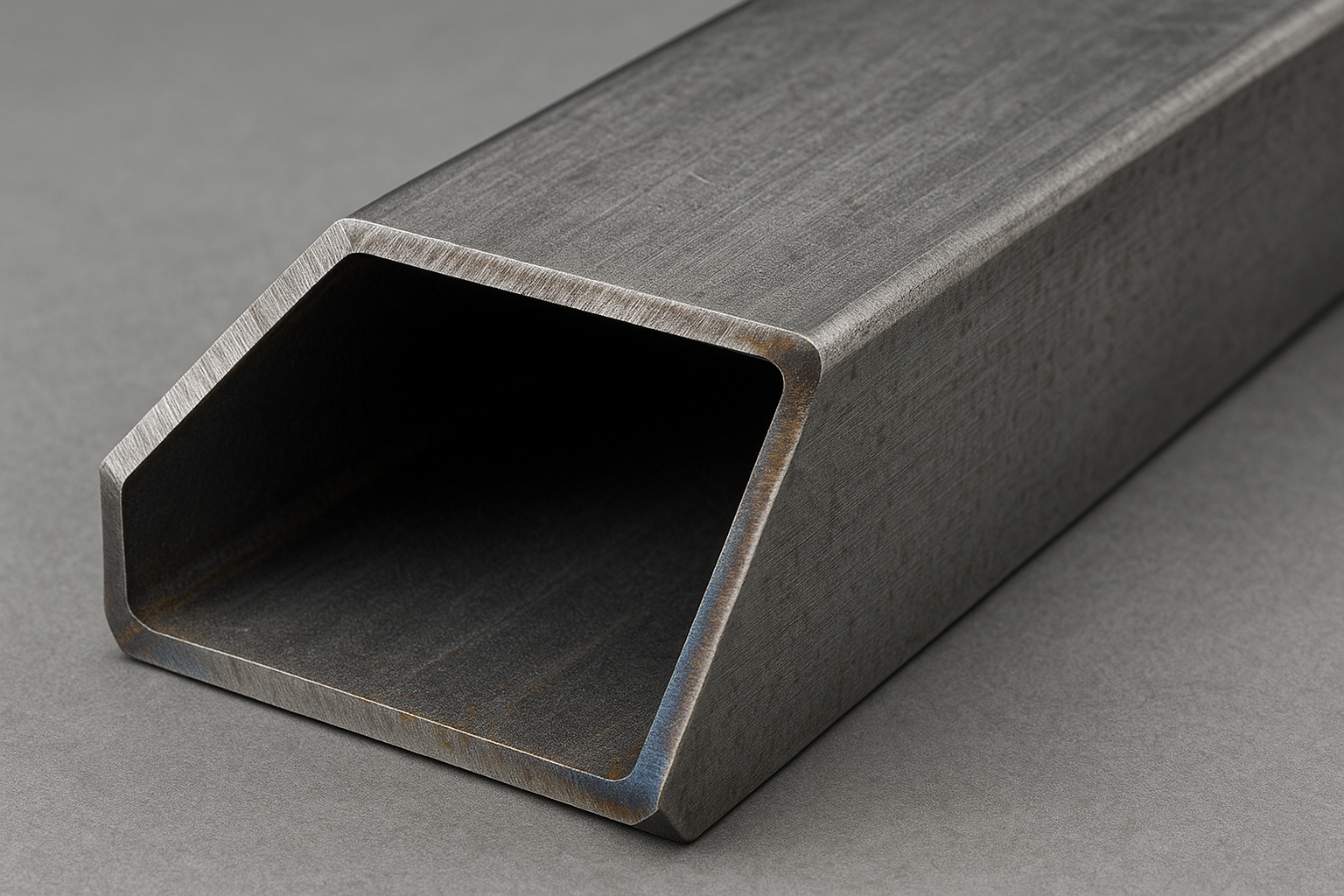

80×40×5, Ст3 — рез под углом 45°
Точная геометрия торца, ускорение сборки каркаса

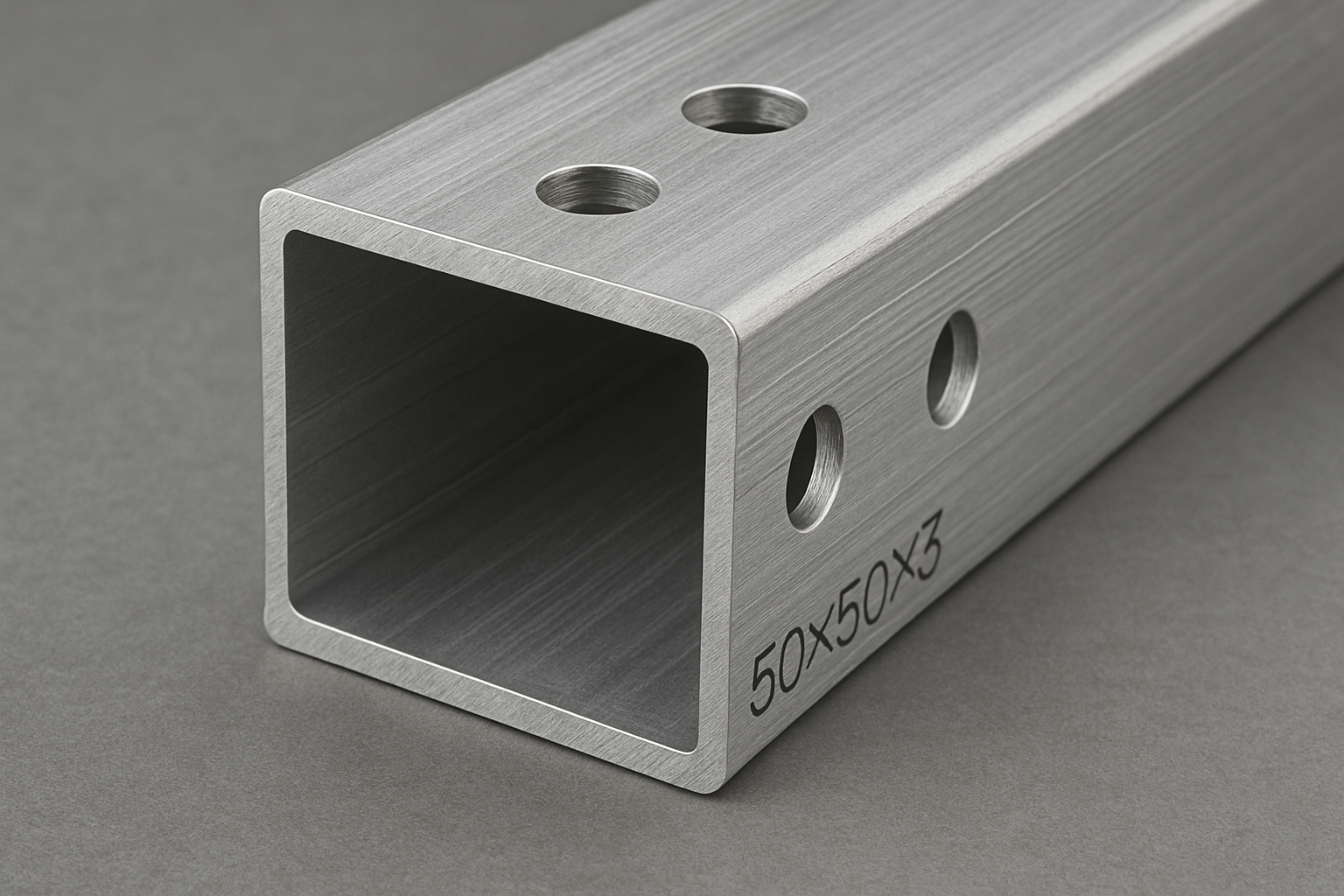

50×50×3, алюминий — отверстия и маркировка
Готовность под болтовую сборку и логистику

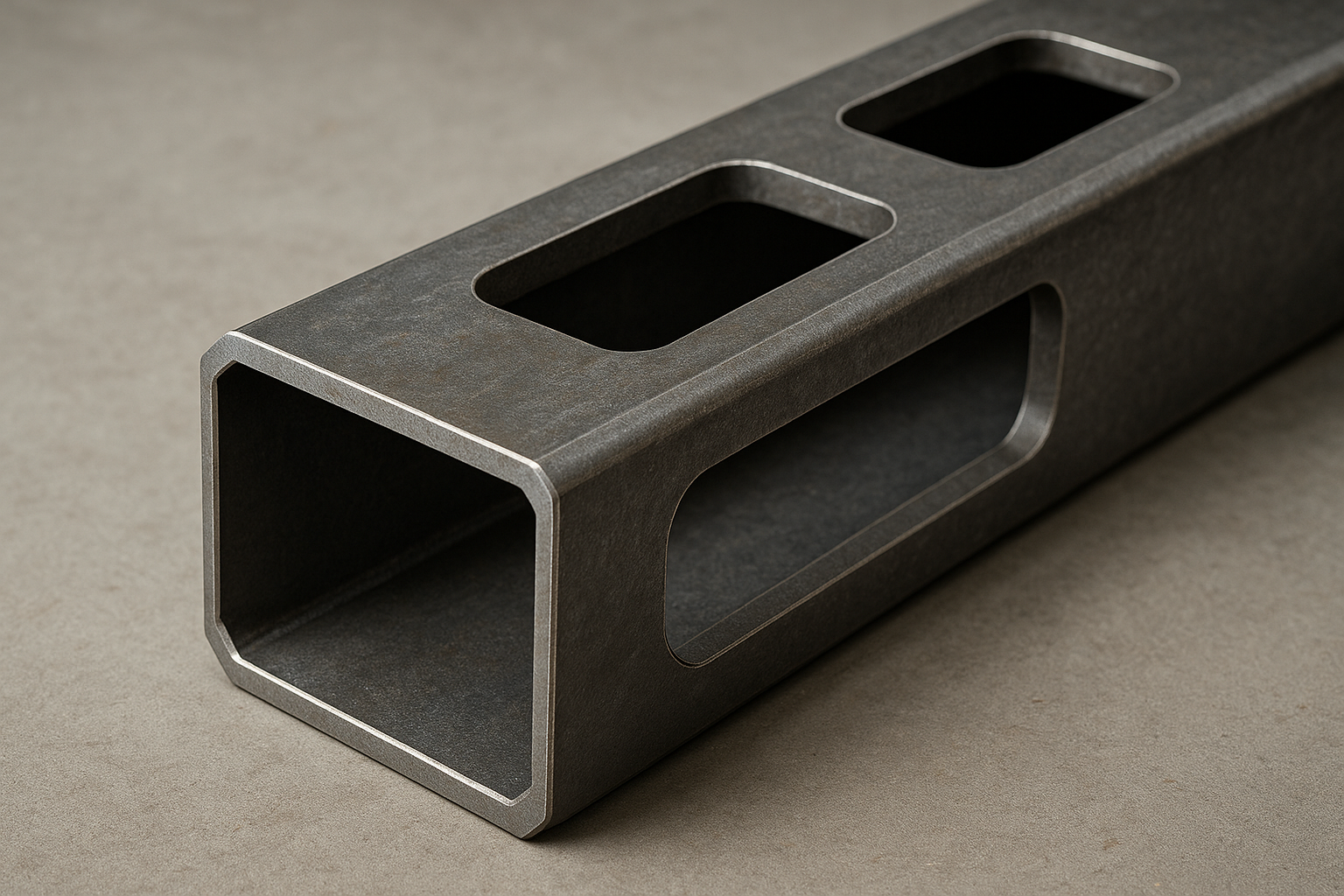

100×50×8, Ст3 — окна и фаски
Рационально на толстой стенке, чистая кромка
40×20×2, Ст3 — перфорация под крепёж
Партия: 320 шт
Срок: 2 рабочих дня
Допуск отверстий: до ±0,30 мм
60×40×3, нержавейка — окна и фаски
Партия: 110 шт
Такт: 3–5 мин/деталь
Повторяемость угла фаски: ±0,3°
80×40×5, Ст3 — рез под углом 45°
Партия: 85 шт
Срок: 3 рабочих дня
Снижение подгонки на монтаже: ≈25%
50×50×3, оцинкованная — отверстия и метки
Партия: 150 шт
Срок: 2 рабочих дня
Сохранность покрытия: да
Приложите DXF/DWG или PDF — ответим сегодня; смета и сроки — после проверки чертежа и требований к резу.
ООО «Севзапинерт» • СПб
Плазменная резка профильной трубы: 5 шагов
От заявки и чертежа — до трубного раскроя: торцовка под угол, окна, седла, пазы и отверстия на квадратной и прямоугольной трубе с контролем кромки ОТК и отгрузкой. Срочные слоты и ночные смены — по согласованию.
Заявка и чертёж
DXF/DWG/PDF; сечение и размеры профиля (квадрат/прямоугольник), толщина стенки 1.5–20 мм, марка стали (Ст3, 09Г2С, S235/S355), длины и углы реза, фасонные вырезы, окна и отверстия, требования к кромке и маркировке.
Срок: подтверждение 10–30 мин
Кто: менеджер проекта + технолог
От клиента: файл и контакт
Точный расчёт и траектории
Смета по штукам/погонным метрам; программирование траекторий на трубе, учёт ширины пропила и зоны термического влияния; выбор технологии (плазменный труборез/ленточнопильная/мехобработка). По запросу — пробный рез.
Срок: в тот же день (до 50 позиций — до 3 ч)
Кто: технолог + менеджер
От клиента: подтверждение спецификации
Предоплата / металл
Счёт и запуск. Профильная труба заказчика — приём по накладной и проверка прямолинейности; наш материал — поставка с сертификатами и проверкой геометрии. При необходимости снимаем покрытие в зоне реза.
Срок: счёт — в день согласования; закуп 0–1 дн
Кто: снабжение + бухгалтерия
От клиента: оплата, подтверждение марки и размеров
Производство и ОТК
Плазменная резка на труборезе: настройка тока и давления, поддержание зазора, синхронизация поворотной оси, контроль перпендикулярности и HAZ, зачистка и маркировка деталей. Межоперационный контроль и финальный ОТК.
Срок: типовые партии 1–3 дн; возможны ночные смены
Кто: мастер участка + ОТК
От клиента: связь для уточнений
Доставка / самовывоз
Упаковка в кассеты или пачки с фиксацией торцов, бирки по спецификации; доставка по СПб/ЛО или самовывоз. При необходимости — разделение по узлам и комплектам.
Срок: по СПб — день‑в‑день/следующий
Кто: логистика
От клиента: адрес/окно отгрузки, контакт на площадке
Плазменная резка профильной трубы в Санкт-Петербурге. Запускаем партии по согласованному SLA: сроки зависят от сечения и толщины стенки, длины хлыста, количества отверстий и фасок, а также текущей загрузки.
SLA (стандарт / ускоренно / ночная смена)
СтандартУскоренноНочная смена
Стандарт: расчёт — в день обращения; запуск — 1–2 рабочих дня; готовность типовых партий профильной трубы — 1–3 дня.
Ускоренно: запуск в день согласования при наличии окна; готовность — 24–48 часов.
Ночная смена: приоритет 20:00–08:00 по согласованию.
Крайние сроки приёма на запуск и отгрузку
Для запуска в производство: ТЗ/КП/оплата, подтверждённые до 12:00 — старт в тот же день; после 12:00 — на следующий рабочий день.
Для отгрузки/передачи в ТК: готовое к 17:00 — выдача/передача в этот же день; позже — в ближайшее окно.
План Б (управление рисками)
Альтернативная технология и оснастка (плазма ↔ газ; трубный ротатор, позиционирование для отверстий и фасок) при дефиците мощности или нетипичных толщинах/сечениях.
Деление партии: «первая часть — в окно», оставшаяся — в ближайшую смену.
Буфер времени на ОТК и упаковку пачек — закладываем в КП.
Доставка / самовывоз / упаковка
По СПб: собственный транспорт; тайм-слоты 10:00–20:00, окно 2 часа.
По ЛО и регионам: любая ТК по договорённости; трекинг — «здесь вставить ссылку».
Самовывоз: адрес цеха — «здесь вставить ссылку» (карта проезда), погрузка с рампы/погрузчика.
Упаковка: пачки профильной трубы 6–12 м, деревянные прокладки, стрейч/стрэппинг; по запросу — обрешётка и заглушки на торцы; маркировка мест и ведомость упаковки.
Документы: УПД/акт; паспорт/протокол ОТК — по запросу.
Пришлите чертёж и желаемую дату — предложим режим плазменной резки профильной трубы и ближайшее окно запуска.
Плазменная резка профильной трубы в Санкт-Петербурге: базовые расценки за погонный метр реза по стенке и контуру детали. Итоговая смета подтверждается в КП по запросу.
Плазменная резка профильной трубы — ₽ за погонный метр реза
Сталь (объём работ)
2–4 мм
5 мм
6 мм
8 мм
10 мм
12 мм
14 мм
16 мм
18 мм
20 мм
22 мм
25 мм
до 100 п.м.
47
50
57
69
86
105
126
153
161
220
232
249
от 100 п.м.
42
45
51
62
77
95
113
138
145
198
209
224
от 1000 п.м.
35
38
43
52
65
79
95
115
121
165
174
187
Нерж./цвет. металл (объём работ)
2–4 мм
5 мм
6 мм
8 мм
10 мм
12 мм
14 мм
16 мм
18 мм
20 мм
22 мм
25 мм
до 100 п.м.
80
85
97
117
146
179
214
260
274
374
394
423
от 100 п.м.
71
77
87
105
131
162
192
235
247
337
355
381
от 1000 п.м.
60
65
73
88
111
134
162
196
206
281
296
318
Доп. операции (ед.)
Отрез по размеру, ₽/шт
Прорез «окно», ₽/шт
Отверстие Ø до 30 мм, ₽/шт
Фаска 45° торца, ₽/шт
Снятие заусенцев, ₽/м
Сталь
по запросу
по запросу
по запросу
по запросу
по запросу
Нерж./цвет
по запросу
по запросу
по запросу
по запросу
по запросу
Факторы цены
Марка металла и толщина стенки профильной трубы.
Тип реза: прямой отрез, фигурный контур, «окна», пазы, количество врезаний.
Точность, требования к кромке и торцам, последующая обработка.
Объём погонных метров, срочность, ночные смены; минимальная сумма по технологии — в КП.
Ответы на типовые вопросы по плазменной резке профильной трубы в СПб. Нет нужного — отправьте чертёж, ответим сегодня.
Какие форматы чертежей вы принимаете?
DXF/DWG/PDF, мм; для труб — развёртки и проекции с указанием граней; замкнутые контуры, толщина линии 0; полилинии предпочтительнее сплайнов; имя файла без пробелов.
Есть ли минимальный заказ?
Плазма по профильной трубе — от 5 000 ₽; сложные фаски и седловины — по расчёту. Точная сумма — в КП после проверки файлов и длины хлыстов.
Какие допуски обеспечиваются?
Плазменная резка профильной трубы: ~±0,5…1,5 мм по периметру. Для фасок и фигурных стыков допуски фиксируем в КП по типоразмеру и толщине стенки.
Минимальные отверстия и мелкие элементы?
Плазма ≥ 1,5…2×S; окошки и паз‑вырезы на гранях — от 2×S; S — толщина стенки.
Отступы от кромок и радиусы галтели согласуем в техконтакте.
Рубка или резка — что выбрать?
Для торцов и прямых отрезов под 90° экономичнее ленточная пила или отрезной станок. Для седловин, пазов, отверстий, фасок и фигурной геометрии — плазменная резка профильной трубы.
Гибка/сварка после резки: что учесть?
Закладывайте зазоры и припуски на зачистку; отмечайте лицевую и обратную грань.
Для сварки важны фаски, притупление, снятие окалины и контроль HAZ — режимами минимизируем термозону.
Можно резать из моего материала?
Да. Примем партии профильной трубы с документами; остатки вернём или упакуем. Либо поставим материал «под ключ» со склада/ТК (здесь вставить ссылку).
Сроки запуска и отгрузки?
Подтверждение до 12:00 — запуск в тот же день, позже — на следующий. Типовые партии — 1–3 дня. Ускорение и ночные смены — по согласованию.
Доставка по СПб и регионам?
СПб — своим транспортом, перевозим хлысты и пачки длиной до 12 м по слотам. ЛО/регионы — любая ТК (трек: «здесь вставить ссылку»). Самовывоз — адрес цеха «здесь вставить ссылку».
Сколько стоит плазменная резка профильной трубы в СПб?
Считаем по длине реза, количеству фигурных вырезов и отверстий, типу фасок, марке стали и толщине стенки. Держим конкурентные тарифы по СПб; смета — в КП по вашему DXF/DWG.
Гарантии и риски — как мы их снимаем
Работаем с плазменной резкой профильной трубы на ЧПУ с вращательной осью. Фиксируем допуски в КП, при необходимости делаем тест‑рез на образце и подтверждаем качество протоколом ОТК. Принимаем DXF/DWG/STEP (мм) и развёртки отверстий/торцов с прозрачной ответственностью.
Ключевые риски
Неповторяемость партии — длина отрезов, перпендикулярность реза к оси, соосность отверстий на противоположных стенках.
Шлак и заусенцы на кромке и внутри профиля.
Смещение и овальность отверстий при косых/седловидных вырезах, ограничения по минимальным радиусам.
Перегрев и «ведение» профиля — тепловое влияние, изменение геометрии, конусность кромки.
Срыв сроков при задержке материала или высокой загрузке производства.
Как предотвращаем
Тест‑рез и контроль (4–8 точек): ориентиры по плазме для трубы ±0,5…1,5 мм, соосность сквозных окон ±0,7…1,5 мм.
Карта контроля/ОТК с фото и замерами по длине, углу, отверстиям; протокол прикладываем к каждой партии.
Технология под задачу: ЧПУ‑плазма с вращательной осью, выбор газов (воздух/О₂/N₂), корректные ток/скорость, фаски V/Y при необходимости.
Управление сроками: бронь производственных «окон», приоритет/ночные смены, закладываем буфер на зачистку и ОТК в КП.
Условия гарантии и действия при браке
Гарантируем: длину и перпендикулярность отрезов в согласованных допусках, геометрию окон/седловин, кромку без грубых гратов и конусность в пределах, допустимых для плазмы.
Документы: КП с допусками и процессом, протокол ОТК на партию, маркировка деталей и базовых сторон профиля.
Рекламация: в течение 5 рабочих дней — фото/замеры, номер партии, акт приёмки. Решение: перерезка бесплатно (приоритет, обычно 2–3 дня) или возврат стоимости работ по согласованию.
Что важно от клиента: DXF/DWG/STEP (мм) или развёртка, тип и размер профиля, базирование, требования к снятию грата/кромкообработке, допустимые отклонения.
Плазменная резка профильной трубы: точные торцы, фаски и сложные вырезы
Нужно быстро и аккуратно обрабатывать квадратные и прямоугольные трубы по чертежам без лишней доработки. Ниже — понятные ориентиры по допускам, подготовке файлов и организации производственных партий для заказов в Санкт-Петербурге.
Что даёт плазменная резка профильной трубы
Производительность на сериях — стабильная скорость реза по стенкам 2–12 мм, ровные торцы и чистые контуры при повторяемых партиях.
Сложные операции — окна, пазы, овальные и седловидные вырезы, запил под угол, фаски K/V/Y до 45° для подготовки к сварке.
Сборка без подгонки — геометрия выдержана, посадочные элементы совпадают, что ускоряет монтаж на площадке.
Технологическая маркировка — нумерация деталей, метки для позиционирования, выборки под крепёж и стоки для цинка по требованию.
Материалы и типоразмеры
Ст3, 09Г2С — профиль 15×15–200×200 мм и 40×20–250×150 мм; толщина стенки обычно 2–12 мм, больше по согласованию и пробному резу.
Нержавеющая сталь AISI 304/430 — аккуратная кромка, подачу газа и режимы подбираем под марку; рекомендованная стенка 1.5–8 мм.
Алюминиевые сплавы — рез возможен при корректной газовой смеси и режимах; при ответственных посадках выполняем тестовый образец.
Точность и качество кромки
Геометрия — допуск по длине реза обычно ±0.5…1.0 мм, для тонких стенок от ±0.3 мм при оптимальных режимах.
Перпендикулярность — угол скоса зависит от толщины; на стенках до 6 мм отклонение минимально и прогнозируемо.
Кромка — тонкий окалинный слой; по требованию снимаем заусенец, притупляем кромки и готовим фаски под сварку.
Ширина реза — ориентировочно 1.2…2.0 мм, учитывайте в посадках и при проектировании замковых пазов.
Подготовка чертежей: как ускорить расчёт и запуск
Форматы: DXF/DWG для контуров, STEP/IGES для 3D-узлов с ориентацией профиля; единицы измерения — миллиметры.
В карточке позиции укажите профиль (например, 60×40×3), марку материала, длину заготовки, тип реза (прямой, угловой, «седло», окно).
Минимальные размеры: отверстия и пазы ≥1.5…2×S, расстояние до края ≥1.5×S, где S — толщина стенки трубы.
Для серий приложите спецификацию, схему нумерации и требования к маркировке, это ускорит проверку и производство.
Сроки и организация работ
Расчёт — в день обращения; запуск — после согласования цены и комплекта файлов.
Пилотный образец по запросу: подтверждаем допуски и вид кромки до выпуска всей партии.
Пакетирование по узлам, маркировка деталей и карта отгрузки для удобной сборки на объекте.
Доставка по Санкт-Петербургу и Ленинградской области или самовывоз со склада.
