Быстрый калькулятор / КП online
Расчёт в тот же день. КП — в Email / WhatsApp / Telegram.
Параметры балки
Тип стали
Тип двутавра
Номер двутавра (ГОСТ)
Минимум 10, максимум 100.
Длина заготовки, мм
Минимальная длина 1000 мм.
Кол-во резов, шт
Точность / допуски
Обработка кромки
Срочность
Расчёт — в тот же день. Запуск — по очереди заказов с учетом срочности.
Кому подходит: 6 типовых задач
Промышленная резка двутавровых балок по DXF, DWG и 3D моделям в Санкт-Петербурге и Ленинградской области с точными длинами, фасками под сварку, фигурными вырезами полок и стенки, отверстиями и маркировкой для ускоренного монтажа на объекте.
Несущие рамы и колонны
Резка двутавровых балок для колонн, ригелей и рам каркаса зданий с выдержанными длинами, прямыми и косыми резами, фасками под стыковую сварку и маркировкой элементов по позициям рабочих чертежей.
Балки перекрытий и покрытий
Заготовки двутавров под межэтажные перекрытия, прогоны и несущие балки кровли с фигурными торцами, вырезами полок под опорные листы и точным расположением зон опирания по схемам КМ и КМД.
Фермы, балки сложной формы и укрупненные узлы
Резка элементов ферм и составных балок с точными углами примыканий, выборками полок и стенки под фасонки, накладки и стыковочные элементы для быстрой сборки укрупненных узлов.
Опорные узлы и площадки обслуживания
Фигурные вырезы в полках и стенке двутавра под опорные плиты, ребра жесткости, анкера, лестничные и сервисные площадки с соблюдением размеров и подготовки под сварные и болтовые соединения.
Реконструкция и усиление существующих балок
Доборные элементы, усиливающие накладки и вставки из двутавровых профилей с привязкой к фактической геометрии объекта, подготовкой стыков под сварку и минимизацией подрезки на монтаже.
Пилотные серии и серийные комплекты балок
Комплекты двутавровых балок для типовых проектов и долгосрочных контрактов с повторяемой точностью, трассировкой позиций, быстрым пересчетом при изменении КМД и стабильной логистикой поставок.
Если задача по резке двутавровых балок нестандартная — опишите её
Укажите тип и размер двутавра (по ГОСТ, EN или ТУ), марку стали, требуемые длины и типы резов (прямой, косой, фигурный), наличие фасок, выборок полок и стенки, отверстий и пазов, объем партии, допуски по длине и геометрии, требования к маркировке, упаковке и доставке. Приложите чертежи или модели (DXF, DWG, STEP, PDF, 3D).
Расчет в тот же день • фиксация сметы и состава комплекта за 3 часа
Используем механизированные и роботизированные комплексы для прецизионной резки горячекатаных и сварных двутавровых балок под строительные и промышленные металлоконструкции.
Тип комплекса
Модель/бренд (пример)
Диапазон балок (h × b)
Толщина стенки / полок
Макс. длина балки
Точность / допуски
Основные задачи при резке двутавров

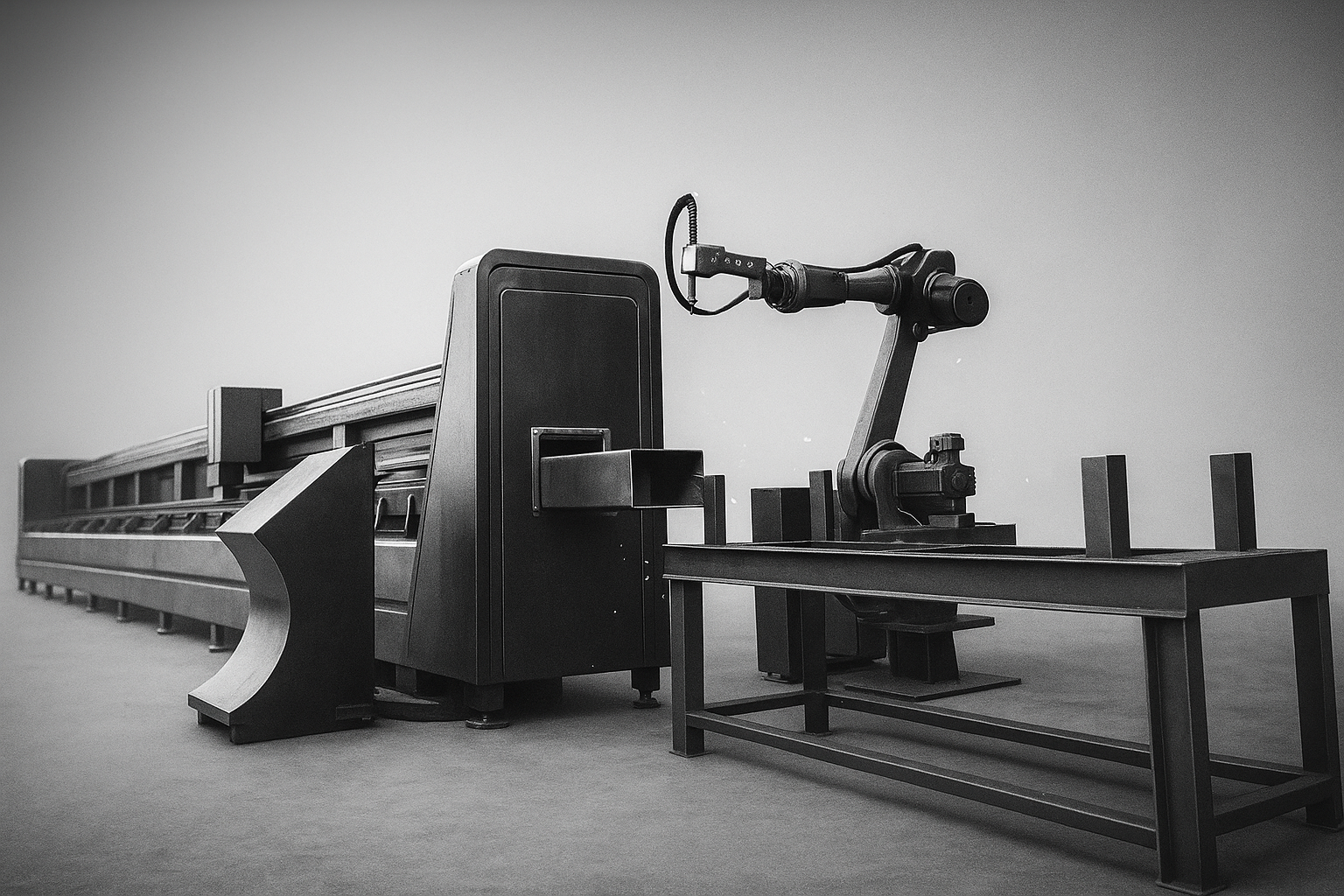

Роботизированный 3D-плазменный центр для балок
HGG / Voortman / аналогичный класс
от 150×75 до 1000×400 мм
6–50 мм
до 18000 мм
около ±1,0–1,5 мм по контуру
Фасонные вырезы под примыкание ригелей и колонн, седла, косынки, разделка кромок под сварку, подготовка сложных узлов без длительной ручной подгонки.

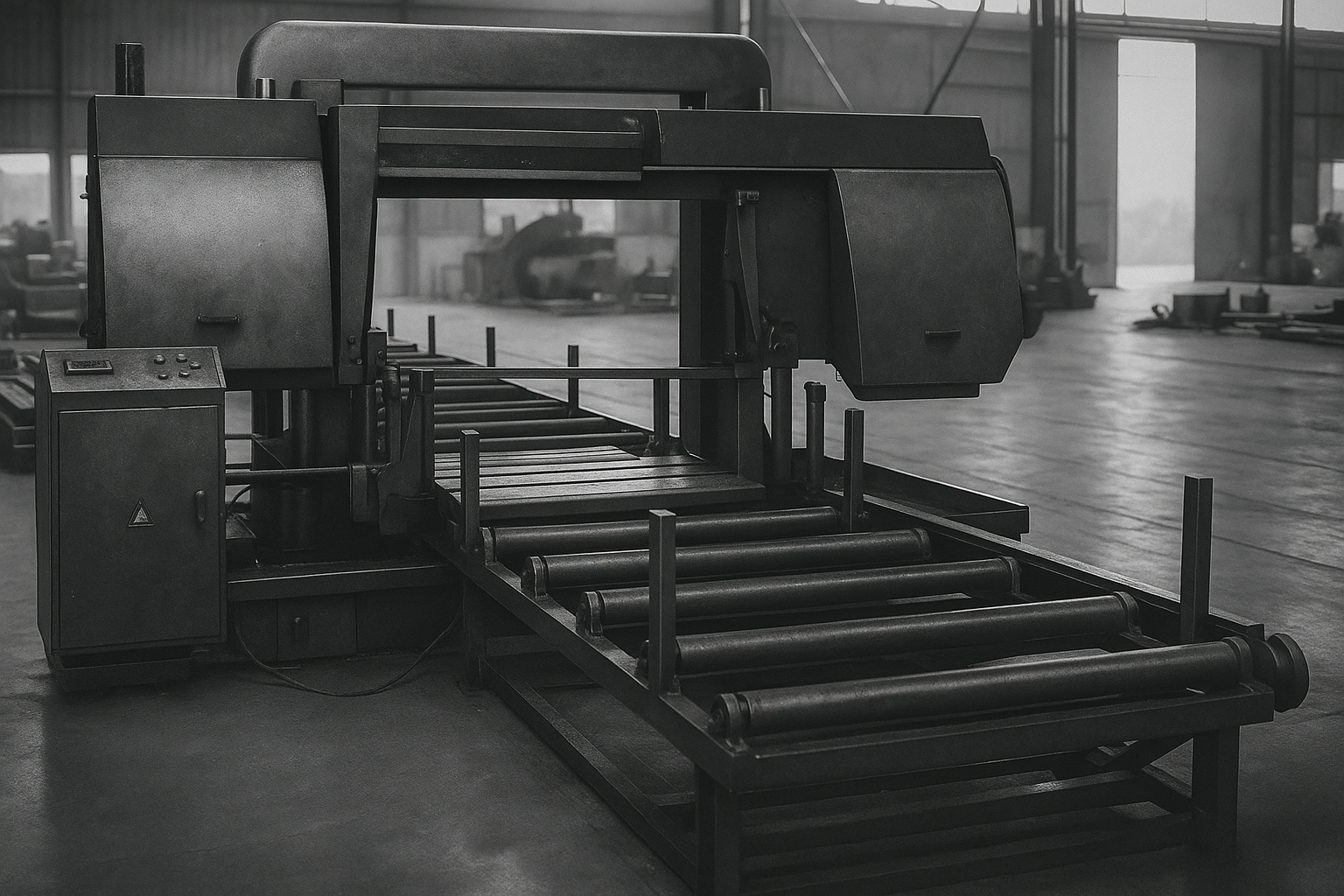

Автоматическая ленточнопильная линия для балок
Behringer / Kasto / Kaltenbach
от 100×55 до 1000×500 мм
5–80 мм
до 24000 мм
около ±0,8–1,0 мм по длине
Прямые и наклонные резы под заданный угол, серийная нарезка по спецификации, стабильные размеры для монтажных стыков и закладных элементов.

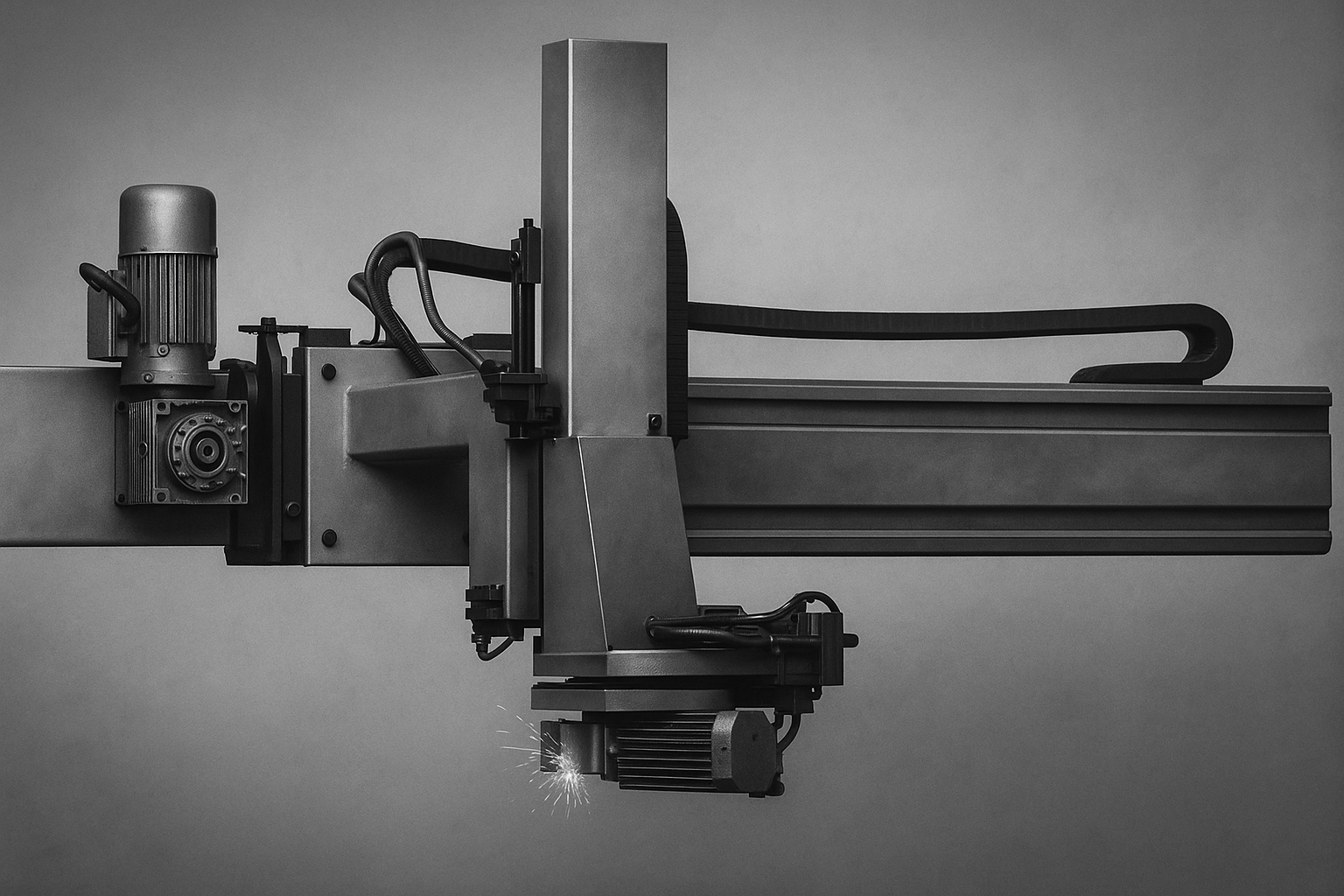

Сверлильно-пильный комплекс (beam-line)
Ficep / Voortman / Peddinghaus
от 200×100 до 800×300 мм
6–40 мм
до 18000 мм
в допусках, заданных проектом
Комбинированная обработка: резка, сверление отверстий под болты, зенковка, маркировка, формирование готовых элементов для серийных металлоконструкций.

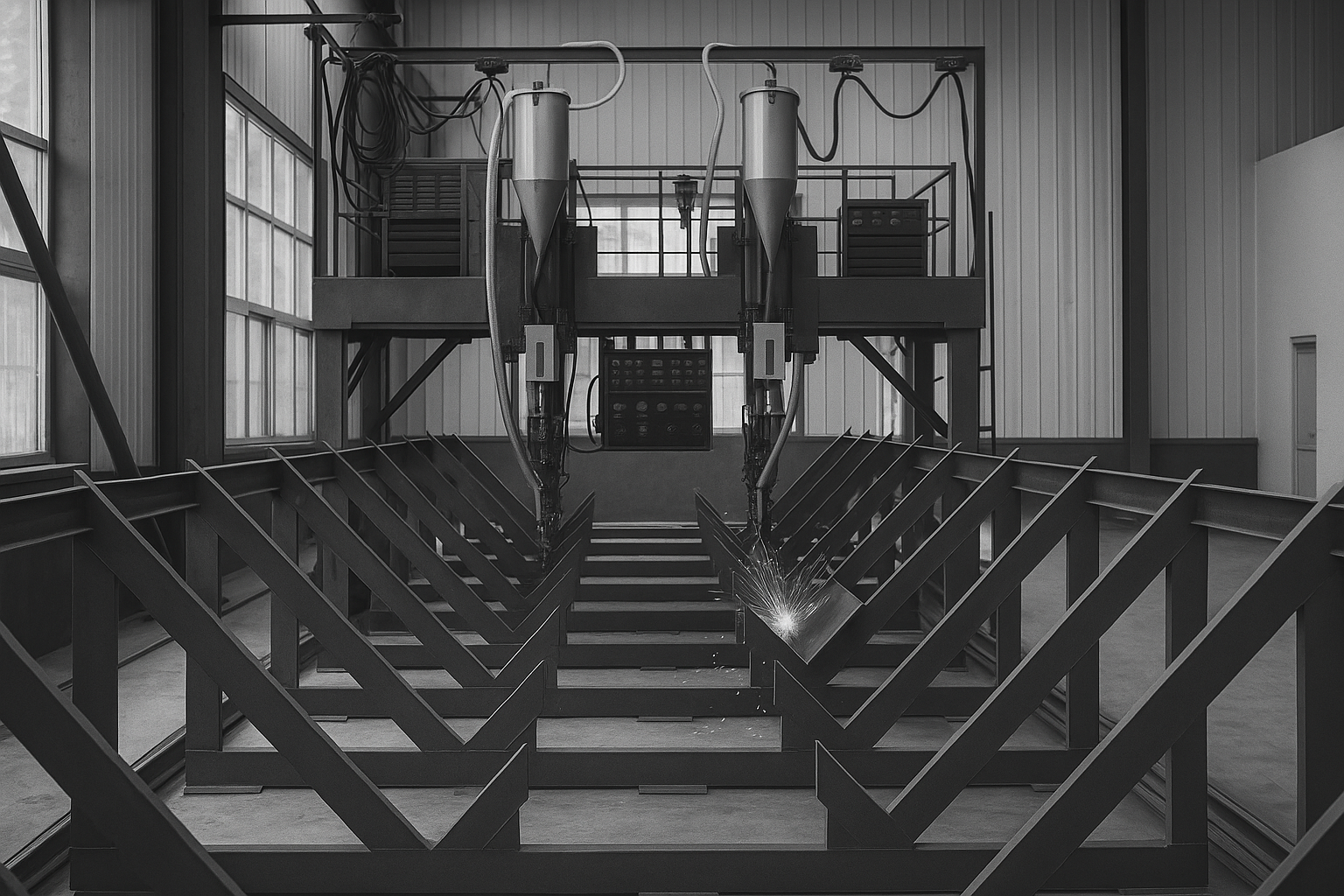

Портальная термическая установка для тяжелых балок
Промышленный портал с поворотной головкой
до 1200×500 мм, включая сварные балки
10–80 мм
до 24000 мм
по согласованным нормам проекта
Резка габаритных и усиленных двутавров, сложные углы, выборка участков, подготовка единичных ответственных элементов каркаса.
3D-плазменный центр для фасонной резки балокЛенточнопильная линия для серийной резки балокСверлильно-пильный комплекс для балокПортальная установка для тяжелых двутавров
Примечания по резке двутавровых балок
Рабочие диапазоны по сечениям и длинам уточняются по марке стали, прямолинейности балки и требованиям к точности монтажных узлов.
Для ответственных объектов выполняем пробные резы и предоставляем контрольные образцы для согласования качества до запуска основной партии.
При серийном изготовлении элементов используем автоматизированную подачу и маркировку, чтобы обеспечить стабильность размеров и удобство монтажа.
Сложная геометрия узлов, седел и примыканий формируется на 3D-плазменных центрах с минимизацией ручной доработки на площадке.
Выполняем высокоточную резку двутавровых балок для несущих каркасов, колонн, пролетных строений, подкрановых путей и промышленного монтажа.
Материал / тип балки
Лазер, толщина полки / стенки, мм
Плазма, толщина полки / стенки, мм
Гидроабразив, толщина полки / стенки, мм
Газокислород, толщина полки / стенки, мм
Примечание (высоты и операции)
Горячекатаные балки Ст3 (ГОСТ 8239, ГОСТ Р 57837)
6–20
8–40
8–80
10–80
Типовые высоты 10Б1–60Б2. Прямой и косой рез, фаски по полкам и стенке, выборки под опирание и стыковку.
Балки из стали 09Г2С и низколегированные для ответственных конструкций
8–25
10–50
10–80
12–80
Высоты 20Б1–70Б2 и аналоги. Подготовка фасок под автоматическую сварку, фигурные вырезы под фасонки, ребра, опорные столики.
Широкополочные и колонные балки (HE, IPE, аналоги)
6–20
8–40
8–80
10–80
Используются в каркасах и колоннах. Точный рез по высоте и углу, седловидные и ступенчатые выборки под стальные узлы.
Сварные двутавровые балки из листового проката
6–25
10–50
10–100
12–100
Изготавливаем и дорабатываем по проекту: раскрой полок и стенок, фаски, отверстия, вырезы под стыки и крепеж.
Нержавеющие двутавры и коррозионностойкие стали
4–16
6–25
6–60
—
Балки для пищевой, химической и архитектурной отраслей. Чистый рез без перегрева, аккуратные фаски и отверстия.
Балки с огнезащитной, лакокрасочной и цинковой защитой
по согласованию
8–30
8–60
10–60
Режимы подбираем с учетом покрытия, зону реза готовим под восстановление защиты. Подтверждаем технологию по проекту.
Условия по резке двутавровой балки
Работаем с балками заказчика с учетом фактической геометрии, прогиба и допусков. Подбираем схему базирования, чтобы сохранить параллельность полок и точность реза по всей высоте профиля.
Предлагаем решение под ключ: подбор типоразмеров балок по ГОСТ и расчетным нагрузкам, закупка металлопроката, высокоточная резка с фасками и выборками, маркировка элементов и формирование монтажных комплектов.
Для серийных проектов сохраняем программы резки и параметры качества, обеспечиваем повторяемость узлов, сокращаем трудоемкость подгонки и сварки на объекте.
Выполняем высокоточную резку двутавровых балок для каркасов зданий, подстропильных ферм, мостовых конструкций, ригелей и колонн. Соблюдаем требования ГОСТ и проектной документации, контролируем длину, перпендикулярность реза, геометрию полок и стенки, качество кромок и подготовку под сварку или болтовые соединения, фиксируем параметры в документах по партии.
Точность резки и геометрия двутавровых балок
Длина отрезков: ориентировочно до ±1,0 мм на длинах до 3000 мм и до ±2,0 мм на длинах до 12000 мм при стабильной геометрии балки.
Перпендикулярность реза: контролируем отклонение плоскости реза по полкам и стенке, обеспечивая ровный торец под стыковку без дополнительной подрезки.
Косой и фигурный рез: выдерживаем угловые и фасонные вырезы под узлы сопряжения, опирания и стыковки, смещение по разметке не превышает согласованных с заказчиком допусков.
Сохранение геометрии сечения: следим за отсутствием перегрева и деформаций полок и стенки в зоне реза, что важно для несущей способности конструкции.
Кромка после реза: по требованию выполняем обработку кромок, снимаем наплывы и окалину, готовим торцы под автоматизированную сварку или сверление отверстий.
ОТК и контроль качества при резке двутавров
Входной контроль: проверяем марку стали, сечение балки, прямолинейность, отсутствие критичных дефектов и соответствие поставке требованиям проекта.
Контроль наладки: первые резы проверяются по длине, перпендикулярности, совпадению отметок под опоры и узлы, результаты фиксируем как эталон для всей партии.
Межоперационный контроль: выборочные замеры длины, углов, положения фасонных вырезов и качества кромки по утвержденной карте контроля на протяжении всей серии.
Финальный ОТК: визуальный осмотр, проверка ключевых размеров части партии, при необходимости оформление протокола с привязкой к номерам элементов.
Карта контроля и приемка партий двутавровых балок
Карта контроля: фиксируем марку стали, тип и номер профиля балки, длину элементов, углы реза, расположение фасонных вырезов и опорных площадок, допуски и фактические значения контрольных замеров.
Протокол по партии: по запросу предоставляем таблицу с результатами измерений и фото контрольных сечений, что упрощает входной контроль на объекте и приемку монтажных элементов.
Правила приемки: заказчик передает чертежи DXF/DWG/PDF с указанием узлов и допусков; при отсутствии детальной спецификации согласуем рабочие допуски до запуска и можем выполнить пробную серию для фиксации окончательного регламента.
Кейс-галерея резки двутавровой балки в СПб: марки стали, номера профиля, длины, углы, технологии. Смету и сроки подтверждаем после проверки чертежей.
Марка стали:
Номер профиля:
Длина:
Операции:
Двутавр Ст3 14 — плазма, отрезка
Точная длина, минимальное смещение кромки

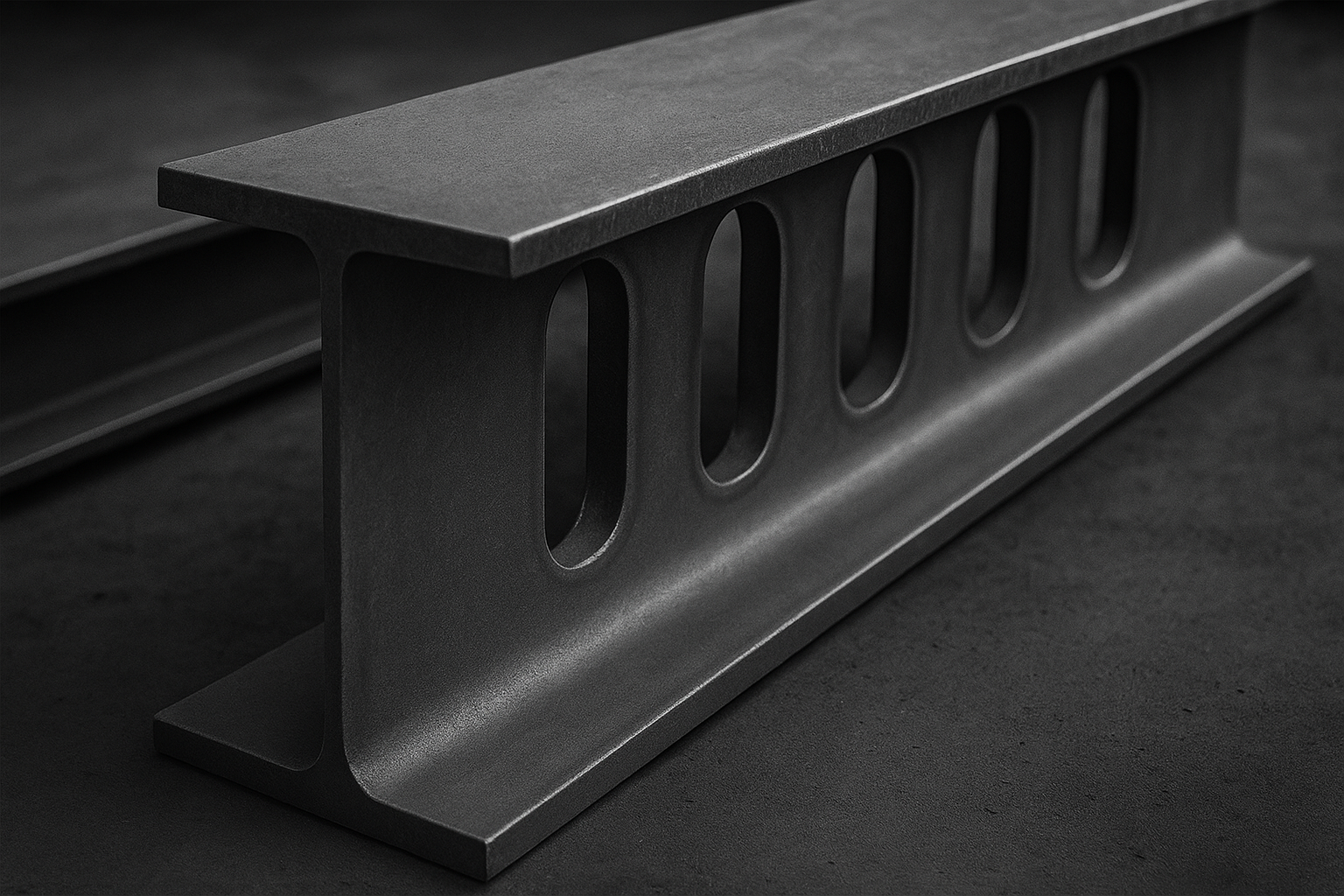

Двутавр Ст20 24 — плазма, вырезы
Комплексная обработка полки и стенки
Двутавр Ст45 36 — газ, отрезка + фаски
Рационально на толстостенном профиле
Двутавр C45 12 — плазма, митра
Точное соединение под углом
Двутавр Ст35 50 — газ, отрезка
Без трещин, ровная кромка
Двутавр Ст3 27 — плазма, вырезы + фаски
Подготовка к сварке несущих конструкций
Двутавр Ст3 14 — плазма, отрезка
Партия: 250 шт
Срок: 3 рабочих дня
Снижение дообработки: ≈25%
Двутавр Ст20 24 — плазма, вырезы
Партия: 80 шт
Такт: 10–15 мин/деталь
Экономия против лазера на этом сечении: ≈22%
Двутавр Ст45 36 — газ, отрезка + фаски
Партия: 40 шт
Срок: 4 рабочих дня
Снижение брака на сварке: с 12% до 3%
Двутавр C45 12 — плазма, митра
Партия: 150 шт
Срок: 2 рабочих дня
Экономия времени на ручной подгонке: ≈70%
Приложите DXF/DWG или PDF — ответим сегодня; смета и сроки — после проверки чертежа.
ООО «Севзапинерт» • СПб
Резка балки двутавровой: 5 шагов
От заявки и чертежа — до резки, контроля геометрии и отгрузки. Срочные заказы — по согласованию.
Заявка и чертеж
DXF/DWG/PDF; типоразмер (например, 10Б1, 20Ш1), длина, марка стали (С235, С255, С345 и др.), количество, длина реза, угол реза, требования к кромке, заусенцам, шероховатости.
Срок: подтверждение 10–30 мин
Кто: менеджер проекта + технолог
От клиента: файл и контакт
Точный расчёт и раскрой
Смета по шт/т; расчёт расхода материала; выбор технологии (лазер, плазма, газ, ленточная пила); учёт припуска на рез. При необходимости — пробный рез.
Срок: в тот же день (до 50 позиций — до 3 ч)
Кто: технолог + менеджер
От клиента: подтверждение спецификации
Предоплата / балки
Счёт и запуск. Балки заказчика — принимаем по накладной; наш материал — поставка с сертификатами соответствия.
Срок: счёт — в день согласования; закуп 0–1 дн
Кто: снабжение + бухгалтерия
От клиента: оплата, выбор типоразмера, марки стали
Производство и ОТК
Резка по программе: настройка станка, контроль угла, перпендикулярности среза, шероховатости, заусенцев; межоперационный контроль и финальный ОТК.
Срок: типовые партии 1–3 дн
Кто: мастер участка + ОТК
От клиента: связь для уточнений
Доставка / самовывоз
Паллетирование или упаковка в связки, маркировка по спецификации; доставка по СПб/ЛО или самовывоз.
Срок: по СПб — день-в-день/следующий
Кто: логистика
От клиента: адрес/окно отгрузки, контакт на площадке
Работаем по согласованному SLA. Сроки запуска и отгрузки зависят от номера профиля, длины заготовки, марки стали, сложности реза и загрузки производства. Смету и сроки подтверждаем после анализа чертежа или спецификации.
SLA (стандарт / ускоренно / ночная смена)
СтандартУскоренноНочная смена
Стандарт: расчёт — в день обращения; запуск — 1–2 рабочих дня; готовность типовых заказов — 1–3 дня.
Ускоренно: запуск в день согласования при наличии свободного окна; готовность — 24–48 часов.
Ночная смена: приоритетная обработка в период 20:00–08:00 по предварительной договорённости.
Крайние сроки приёма на запуск и отгрузку
Для запуска в производство: подтверждённые ТЗ/КП/оплата до 12:00 — запуск в тот же день; после 12:00 — на следующий рабочий день.
Для отгрузки/передачи в ТК: готовые заказы к 17:00 — отгрузка в этот же день; позже — в ближайшее доступное окно.
План Б (управление рисками)
Альтернативные методы резки (лазер, плазма, газ, гидро) при дефиците мощности или при необходимости обработать балку нестандартной толщины.
Дробление крупного заказа: первая часть — в ближайшее окно, оставшаяся — в следующую смену.
Временного буфера на контроль качества и упаковку — закладывается в коммерческое предложение.
Доставка / самовывоз / упаковка
По СПб: собственный транспорт; доставка по тайм-слотам 10:00–20:00, двухчасовое окно.
По ЛО и регионам: отправка транспортными компаниями по договорённости; трекинг — «здесь вставить ссылку».
Самовывоз: адрес склада/цеха — «здесь вставить ссылку» (карта проезда), возможна погрузка с использованием погрузчика.
Упаковка: на европаллетах 1200×800 мм, фиксация стрейч-пленкой/стреппинг-лентой; по запросу — деревянная обрешётка; маркировка мест, ведомость упаковки.
Документы: УПД/акт выполненных работ; паспорт качества/протокол ОТК — по запросу.
Вышлите чертёж или спецификацию и желаемую дату получения — подберём оптимальную технологию и предложим ближайшее производственное окно.
Ответы на ключевые вопросы для подрядчиков, проектировщиков и производственных компаний, которым нужна точная резка двутавровых балок под металлоконструкции, колонны, фермы и несущие элементы.
С какими типоразмерами двутавров вы работаете?
Режем горячекатаные и сварные двутавровые балки по ГОСТ и EN: нормальные, широкополочные, колонные и специальные серии. Ориентируемся на типовые размеры от IPE, IPB, Ш, К до крупных балок для несущих рам и колонн. Предельные сечения и длины согласуем под конкретный проект с учетом возможностей оборудования и грузоподъемности.
Какие данные нужны для расчета резки двутавровой балки?
Для точного расчета пришлите чертежи в DXF, DWG или PDF и таблицу спецификации: марка стали, профиль балки и серия, высота, ширина полок, толщина стенки и полок, исходная длина, требуемые длины отрезков, углы реза, наличие фасок, выборок, косынок и монтажных элементов, объем партии и планируемые сроки. Это позволяет сразу сформировать рабочее коммерческое предложение.
Есть ли минимальный заказ по резке двутавров?
Для резки двутавровых балок действует минимальная стоимость партии с учетом переналадки, разметки и погрузочно-разгрузочных операций. Как правило, ориентируемся от 10 000 рублей. Крупные серии, проекты КМ и КМД, а также регулярные поставки рассчитываем по отдельным ставкам с оптимизацией стоимости реза на тонну и на метр.
Какие допуски по длине и перпендикулярности реза вы обеспечиваете?
Для двутавровых балок выдерживаем согласованные допуски по длине и перпендикулярности реза, учитывая высоту профиля и массу элемента. Ориентировочные значения по длине составляют от ±1 до ±3 миллиметров, точные параметры фиксируем в коммерческом предложении и технологической карте под ваш объект.
Можно ли выполнять косые резы, фаски и фигурные выборки на балках?
Да, реализуем прямые и угловые резы под проектные узлы, фаски под стыковую сварку, выборки полок, прорези под опирание, посадочные места под пластины, балки и связи. Возможность сложной геометрии зависит от типоразмера двутавра, толщин и конфигурации узла, окончательно подтверждается по чертежам КМ и КМД.
Можно резать из давальческих балок или только из вашего металла?
Работаем как с балкой заказчика, так и с металлом от наших партнеров. При давальческой схеме согласуем порядок приемки, документов, маркировки и хранения. Остатки двутавров маркируем и отдаем вместе с готовыми элементами или оставляем под следующую стадию изготовления по договоренности.
Как учитываете прогибы, изгиб и фактическую геометрию двутавров?
До запуска уточняем, критичны ли для проекта прогибы, перекосы полок и отклонения стенки. При необходимости закладываем технологический запас по длине, используем контрольные разметки и корректируем схему установки, чтобы обеспечить точность опорных и стыковочных узлов на монтаже.
Как быстро вы считаете стоимость и запускаете резку двутавров?
При наличии спецификации и чертежей предварительный расчет по резке двутавровых балок выполняем в день обращения в рабочее время. После согласования цены, перечня позиций и графика поставки резервируем производственный слот и запускаем заказ без лишних задержек.
Как организована маркировка, комплектация и отгрузка элементов?
Готовые элементы двутавров комплектуем по узлам и осям, наносим позиционные номера в соответствии с вашими схемами, формируем пакеты для ускорения монтажа на объекте. По Санкт-Петербургу возможна доставка нашим транспортом по согласованным временным слотам, в Ленинградскую область и другие регионы отгружаем через проверенные транспортные компании.
От чего зависит стоимость резки двутавровой балки?
Цена формируется из типоразмера и марки стали двутавра, толщин стенки и полок, количества и сложности резов, наличия фасок и фигурных выборок, объема партии, требований к точности, маркировке и логистике. Используем прозрачный расчет по операциям и погонному метру, смету готовим по вашей спецификации и проектной документации.
Гарантии и риски — как мы их снимаем
Фиксируем в коммерческом предложении допуски по длине, перпендикулярности реза, сохранению геометрии полок и стенки, форме разделки кромки и расположению технологических вырезов.
Ключевые риски при резке двутавровой балки
Несоблюдение длины заготовок и перпендикулярности реза, из-за чего балки не укладываются по проектным осям и отметкам.
Увод вертикали, перекос или разная высота полок при некорректной базировке, влияющие на работу колонн и ригелей.
Поджоги, наплывы металла и грубые заусенцы на полках и стенке, мешающие плотному примыканию опорных плит, фасонок и стыков под сварку.
Неправильная или нестабильная форма фасок и выборок под стыковую и угловую сварку, приводящая к перерасходу металла шва и снижению несущей способности.
Срыв сроков по крупным партиям и отсутствие повторяемости при отсутствии карты контроля и маркировки элементов по позициям КМ и КМД.
Как мы снимаем эти риски
Согласуем для типоразмеров двутавров (например, 20Б1, 25Ш2, 40К2 и другие) допуски по длине, перпендикулярности реза, смещению полок и форме фасок, фиксируем их в коммерческом предложении.
Базирем балку по полкам и стенке на специализированных опорах и упорах, используем прижимы для исключения прогиба и перекоса при резе.
Подбираем технологию (ленточная пила, термическая резка, комбинированные решения) и режимы под марку стали и толщины, обеспечиваем чистый рез под монтаж и сварку.
Внедряем карту контроля: выборочные замеры длины, угла реза, высоты полок, геометрии фасок и расположения вырезов, фотофиксация образцов, маркировка каждой балки по номеру позиции.
Планируем производство под проект: резервируем мощность под серийные поставки каркасов, формируем комплекты по осям здания, ведем трассировку партий по номеру задания и спецификации.
Условия гарантии по резке балки двутавровой
Гарантируем соблюдение согласованных допусков по длине, перпендикулярности и плоскостности реза, сохранению геометрии полок и стенки, а также точное выполнение фасок, выборок и вырезов согласно КМ и КМД.
Подтверждаем качество документально: коммерческим предложением с параметрами обработки, протоколом технического контроля с выборочными измерениями и фото, маркировкой элементов по позициям и этажам.
При подтвержденной рекламации в установленный срок выполняем перерезку или корректирующую обработку за наш счет в приоритетном слоте либо компенсируем стоимость работ по согласованию с заказчиком.
Со стороны заказчика требуется корректное техническое задание: марка стали, типоразмер балки, требуемая длина, допуски, схема стыков, требования к фаскам, вырезам под узлы, ориентации полок и маркировке позиций.
Резка балки двутавровой под проектные отметки в Санкт-Петербурге
Двутавровая балка несет основные нагрузки каркаса здания, эстакады, пролетных строений и технологических площадок. Неправильная резка приводит к потере геометрии, сложностям при монтаже и перерасходу металла. Этот блок показывает, как организовать промышленную резку двутавров так, чтобы получить готовые элементы под сварку и болтовые соединения без доработки на объекте.
Когда требуется специализированная резка двутавров
Подготовка колонн, ригелей, ферм и ригелей перекрытий по проектным отметкам с точным совпадением длины и высоты опирания.
Формирование фасонных элементов: косынки, усиления, стыковые узлы, укорочения, опорные площадки и монтажные элементы.
Резка под углом, выборочные подрезы полок и стенки под узлы примыкания, опирания плит или крепление технологического оборудования.
Оптимизация раскроя немерных балок для снижения отходов при серийных проектах и крупных строительных объектах.
Технические возможности и рабочие диапазоны по балке
Обработка наиболее востребованных типоразмеров двутавровых балок по сортаменту: от легких серий до широкополочных балок для ответственных конструкций.
Толщина стенки и полок ориентировочно до 25 миллиметров с подбором технологии резки под конкретный профиль и объём партии.
Реализация прямого реза, реза под заданным углом, выборочных вырезов в полке и стенке под стыковые и опорные узлы.
Достижимая точность длины элементов в механизированном цикле от плюс-минус 1 до 3 миллиметров с контролем перпендикулярности торца.
Как подготовить техническое задание на резку двутавров
Предоставьте ведомость элементов или чертежи в DXF, DWG или PDF с указанием марки балки, длины каждого элемента, углов реза и обозначением узлов.
Зафиксируйте требования к допускам по длине, вертикальности и горизонтальности торцов, а также к подготовке кромок под сварку или фрезеровку.
Отметьте, где необходимы выборочные вырезы, фаски, монтажные отверстия или подрезка полки для сопряжения с другими элементами каркаса.
Для крупных проектов укажите схему разбивки по осям и очередности монтажа, чтобы сформировать поставки по этапам строительства.
Организация работ и контроль качества по балке
Предварительный расчет выполняется в день обращения по ведомости элементов с фиксацией стоимости резки и ориентировочных сроков.
Запуск в производство согласуется с календарным графиком строительства, возможна поэтапная отгрузка комплектов на объект.
По запросу выполняется контроль длины, параметров торцов и соответствия марки стали с оформлением протоколов для службы качества заказчика.
Готовые элементы маркируются по схемам, комплектуются по узлам и доставляются автотранспортом по Санкт-Петербургу и Ленинградской области.
ООО «Севзапинерт»Тел.: +7-812-509-48-78Будни 09:00–18:00Расчёт в тот же день • фикс-смета за 3 часа
